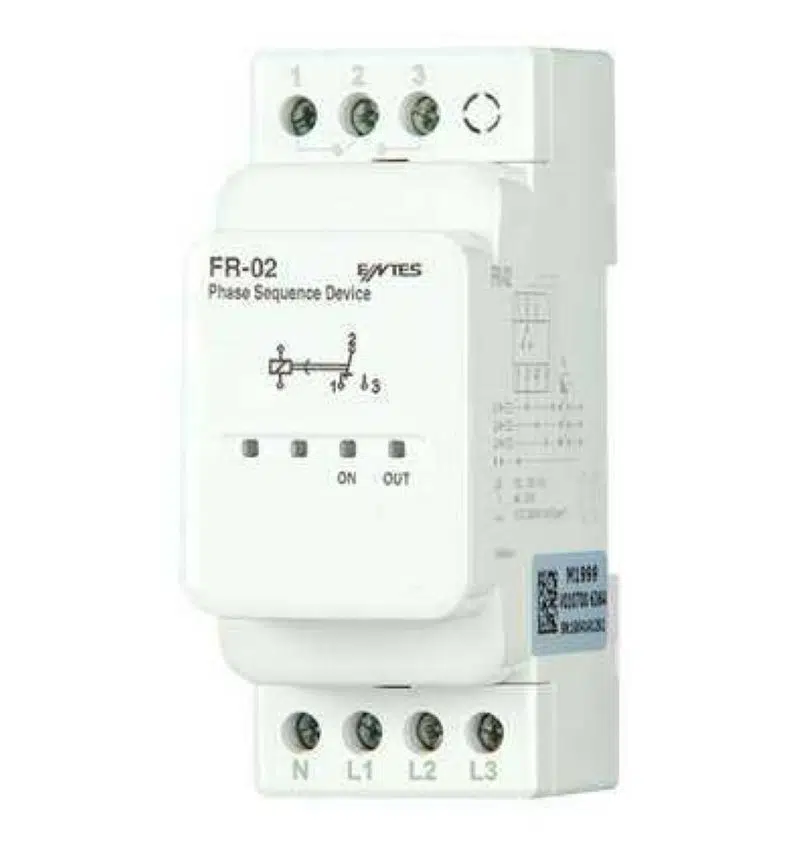

Entes Fr-02 Faz Sırası Rölesi M3559

Entes Fr-02 Faz Sırası Rölesi M3559

Entes FR‑02 (M3559), 3 fazlı elektrik sistemlerinde faz sırası koruma rölesi olarak kullanılan bir kontrol/koruma cihazıdır. Faz sırası kontrolü özellikle üç fazlı motorların doğru dönme yönünü ve güvenliğini sağlamak için önemlidir.

Ürün Tanımı

Faz sırası koruma rölesi, besleme hattındaki üç fazın (R‑S‑T) sırayla gelip gelmediğini denetler. Eğer faz sırası yanlışsa veya fazlardan biri eksikse röle çıkışı devreyi açar (OFF) ve motor/donanımın zarar görmesini engeller.

Bu ürün özellikle:
✔ Üç fazlı motorlar
✔ Kompresörler
✔ Asansörler
✔ Sanayi makineleri

gibi uygulamalarda kullanılır; ters dönme veya faz hatalarında arızaları önlemeye yardımcı olur.

Temel Özellikler

• Model / Kod: FR‑02 (M3559)
• Marka: Entes
• Tip: Faz sırası koruma rölesi
• Kontak türü: 1 × C/O (değişir kontak) – bakım/devre kesme için kullanılır.
• Faz sayısı: 3 faz (R‑S‑T) izleme
• Nötr algılama: Genellikle nötr kopması algılama desteği bulunur (bazı versiyonlarda).
• Gösterge: Doğru faz sırası durumunda ön panel LED ışığı ON olur; yanlış sıralamada LED OFF olur ve çıkış rölesi bırakır (OFF).
• Kullanım: 3 fazlı motorlar ve benzeri yüklerde yanlış faz sırasına veya faz yokluğuna karşı koruma sağlar.

Elektriksel ve Fiziksel Bilgiler

• Besleme gerilimi: Genellikle 230 VAC veya üç faz şebeke uyumlu (R‑S‑T). (Model spesifik olarak DIN kutu hücresinde bağlanır; satıcı bilgi sayfasında model detayları bulunur)
• Montaj: DIN rayı veya pano içi montaj uygun formatta. (Site kaynaklarının tipik ürün sunumuna göre)
• Boyutlar: ~6 cm × 9 cm × 3,6 cm (yaklaşık; satıcı bilgilerinden)
• Ağırlık: ~0,1 kg (yaklaşık).

Çalışma Prensibi

• Faz sırası denetimi: R‑S‑T fazları doğru sıradaysa çıkış rölesi etkin olur ve LED ışık yanar.
• Yanlış faz sırası: R‑S‑T sırası hatalı ise röle çıkışı açılır (OFF) ve LED ışık söner.
• Faz kesilmesi/bozulması: Faz yokluğu veya nötr hatası gibi durumlarda da röle çıkışı kesebilir (model özellikleri ve şebeke bağlantısına göre).
• Bu sayede üç fazlı yüklerin yanlış bağlanma/düzensiz beslenme durumlarında motorun ters dönmesi, aşırı akım çekmesi ve ekipman hasarlarının önlenmesine yardımcı olur.

Akım Bilgisi

• Bu model akım ölçmez; sadece faz sırası ve faz yokluğu gibi gerilimsel durumları izler.
• Röle çıkışı üzerinden anahtarlayabileceği akım yaklaşık 8 A’dir (kontak kapasitelerine göre, genellikle düşük güç kontrol devreleri için uygundur).
