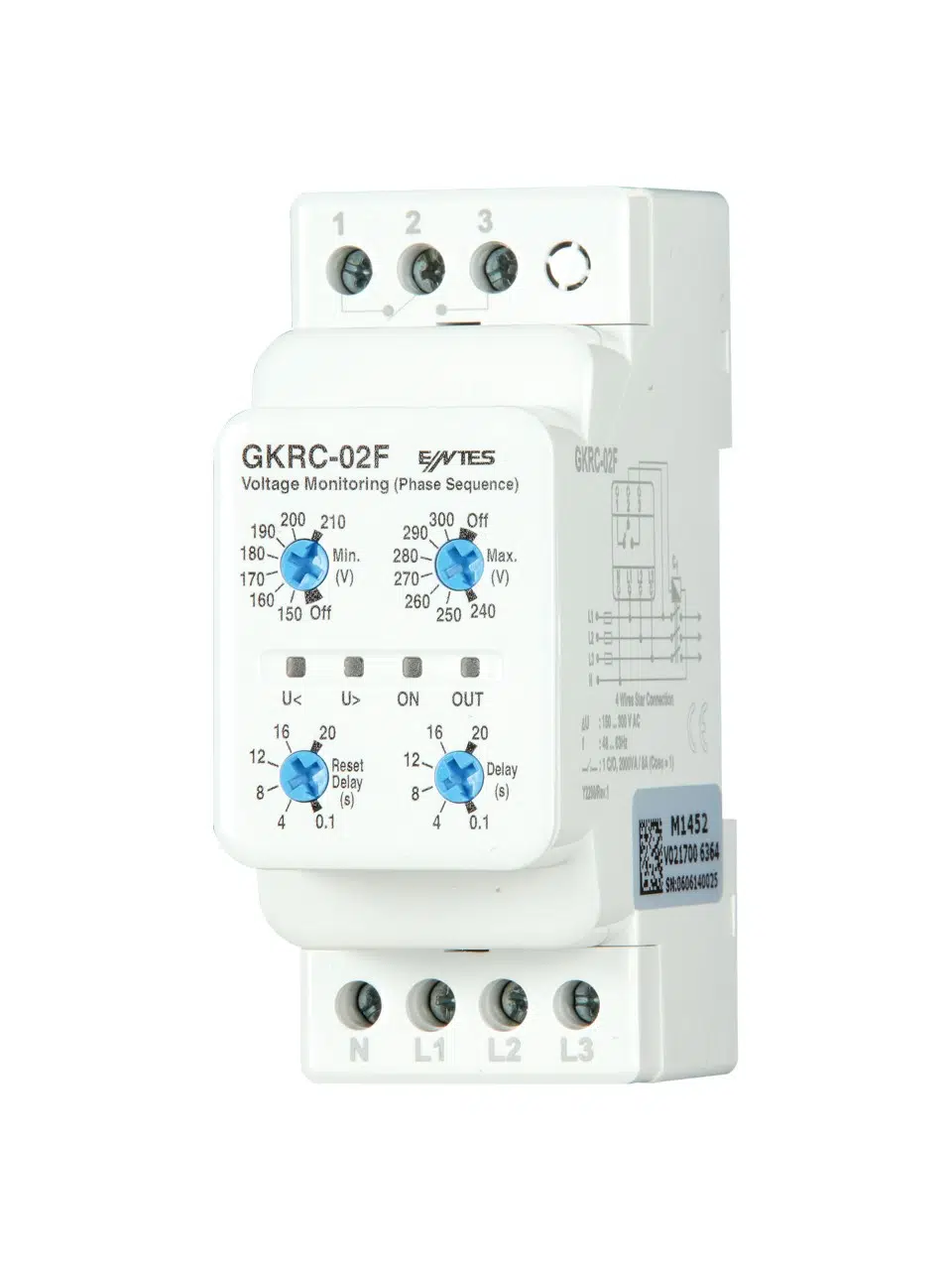

Entes GKRC‑02F (Model M3958), 3 fazlı gerilim koruma rölesi olup şebeke gerilimindeki anormalliklere karşı elektrik sistemlerini korumak için kullanılır. Bu modelde özellikle faz sırası koruması, aşırı gerilim, düşük gerilim ve faz yokluğu gibi kritik koruma fonksiyonları bulunur.

Temel Özellikler

• Genel Tanım
• Ürün: 3 fazlı gerilim koruma rölesi
• Kod: M3958
• Marka: Entes
• Montaj: DIN II ray montajlı (pano içi)

Elektriksel Özellikler

• Çalışma gerilimi: 230 VAC (ölçüm aralığı ~150–300 VAC)
• Kontak çıkışı: 1 × C/O (değişir kontak)
• Anahtarlama kapasitesi: 8 A / ~2000 VA
• Frekans: 50/60 Hz (genel panel uygulamaları için uygun)

Koruma Fonksiyonları

Entes GKRC‑02F, aşağıdaki koruma türlerini destekler:

• Faz sırası koruması — Fazların yanlış sırada bağlanmasına karşı koruma sağlar.
• Faz yokluğu koruması — Bir faz eksildiğinde koruma tetikler.
• Aşırı gerilim koruması — Gerilim üst sınırı aşıldığında çıkışı keser.
• Düşük gerilim koruması — Gerilim alt sınırın altına düştüğünde devreyi açar.
• Bu fonksiyonlar, özellikle üç fazlı motor, pompa, kompresör gibi ekipmanları sarj voltajındaki dalgalanmalara karşı korumak için önemlidir.

Çalışma Prensibi

• Röle, şebeke gerilimini sürekli izler ve:
• Gerilim belirlenen alt veya üst limitlerin dışına çıktığında,
• Faz sırası hatalı bağlandığında veya
• Bir faz eksildiğinde

… çıkışı açarak sistemi koruma moduna alır. Bu sayede ekipmanların yanmasını, hasar görmesini ve aşırı akım çekmesini önler.

Kullanım Alanları

✔ Endüstriyel elektrik panoları
✔ Motor ve pompa koruma devreleri
✔ Jeneratör ve enerji dağıtım sistemleri
✔ Ticari ve konut şebeke koruma uygulamaları
