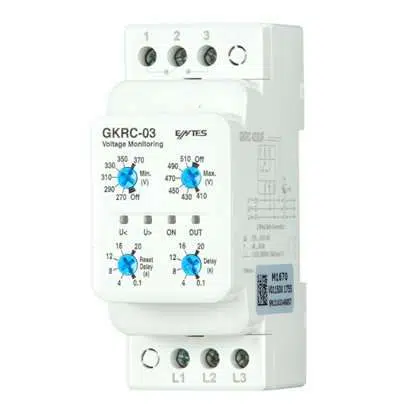

Entes Gkrc-03 Aşırı Düşük Gerilim Koruma Nötürsüz, M1670

Entes Gkrc-03 Aşırı Düşük Gerilim Koruma Nötürsüz, M1670

Temel Bilgi ve Özellikler
Çalışma ve Koruma

Koruma türleri:
✔ Aşırı gerilim koruması – Gerilim çok yükseldiğinde çıkışı keser.
✔ Düşük gerilim koruması – Gerilim çok düştüğünde çıkışı keser.
✔ Faz yokluğu algılama – Bir faz koparsa cihaz koruma sağlar.
(Faz sırası koruması bu modelde olmayabilir / opsiyon listesinde F-modelde var.)

• Nötrsüz çalışma: Cihaz nötr hattı gerektirmez, sadece üç faz arasındaki gerilimleri izler.
• Gerilim ölçüm aralığı: 270–510 VAC (faz-faz) aralığında izleme ve koruma sağlar.

Çalışma Prensibi

Bu röle, 3 fazlı besleme voltajını sürekli izler;

• Eğer gerilim belirlenen alt sınırın altına düşerse veya
• Gerilim üst sınırın üzerine çıkarsa,
  ➡️ Röle çıkışı keser ve bağlı yükü korur.
  Ayrıca bir fazın kesilmesi durumunda da koruma sağlar.

Kullanım Alanları

✔ Üç fazlı motor ve pompa sistemlerinde gerilim korunması
✔ Endüstriyel pano ve otomasyon sistemleri
✔ Jeneratör ve enerji dağıtım panoları

Ticari/tesis uygulamalarında gerilim dalgalanmalarına karşı koruma

Akım Bilgisi

Bu model akım ölçmez; sadece gerilimi izler.
➡️ Röle kontak çıkışının anahtarlama gücü: ~8 A’dir — yani yükü doğrudan bu kontakla sürebilir veya daha yüksek akım için kontaktör kullanılır.

Özet

Entes GKRC-03 (M1670), 3 fazlı sistemlerde nötr gerektirmeden aşırı ve düşük gerilim koruması yapan, DIN ray montajlı güvenlik rölesidir. Hem gerilim dalgalanmalarında hem de faz yokluğunda sistemi korur.
