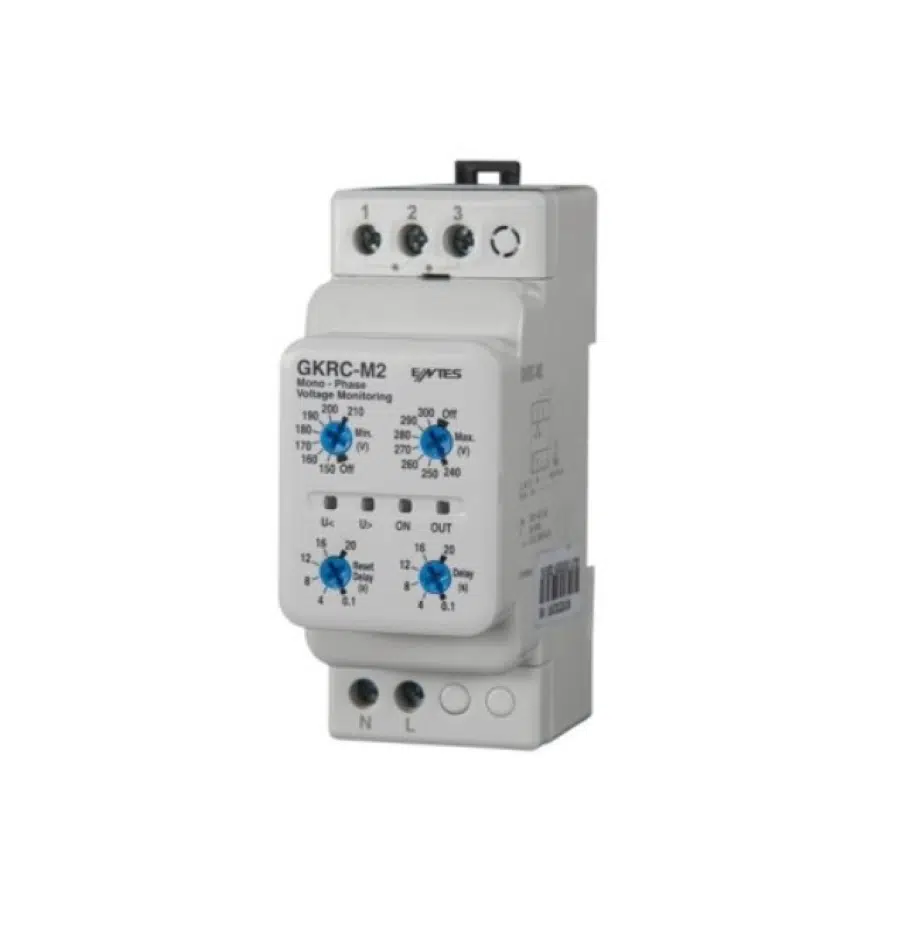

Entes Gkrc-M2 Aşırı Düşük Gerilim Koruma Ray Montaj, M1932

Entes GKRC-M2 (M1932), elektrik sistemlerinde gerilimin aşırı yüksek veya aşırı düşük olduğu durumlarda devreyi otomatik olarak korumaya alan, gerilim izleme ve koruma rölesi’dir. Bu cihaz, özellikle tek fazlı (230 VAC) tesislerde şebeke dalgalanmalarından kaynaklanan ekipman hasarlarını önlemek için tasarlanmıştır.

Temel Teknik Özellikler

• Model / Tip: Entes GKRC-M2 (M1932) – Gerilim Koruma Rölesi
• Uygulama: Aşırı yüksek gerilim ve düşük gerilim durumlarında yükü korur.
• Besleme Gerilimi: 230 VAC ÅŸebeke gerilimi
• Ä°zleme Aralığı (ΔU): Yaklaşık 150 V – 300 V AC aralığında gerilim izleme (alt ve üst sınırlar ayarlanabilir)
• Kontak Çıkışı:
  • 1 x C/O (1 değişir kontak)
  • Kapasite: 8 A / 2000 VA (cos φ = 1)
• Zaman Gecikmesi: Koruma tetiklemesi için 0,1 – 10 saniye ayarlanabilir gecikme (genellikle potansiyometre ile ayarlanır)
• LED Göstergeler: Åžebeke durumu ve koruma tetikleme göstergeleri bulunur (aktif/arıza gibi durumları gösterir)
• Montaj Tipi: DIN rayı montajı (DIN II – modüler) ile pano içi kullanım
• Koruma Sınıfı: IP20 (pano içi kullanım önerilir)
• Çalışma Sıcaklığı: Yaklaşık -20 °C … +50 °C aralığında çalışma

  Nasıl Çalışır?
• Gerilim Ä°zleme: Cihaz, 230 VAC ÅŸebekede anlık gerilim seviyelerini sürekli izler.
• Alt/Ãœst Sınır Ayarı: Kullanıcı tarafından belirlenen alt ve üst gerilim sınırları aşıldığında koruma aktif hâle gelir.
• Gecikmeli Koruma: Ayarlanan gecikme süresi içinde gerilim deÄŸeri normal sınırlara dönmezse röle çıkışı açarak sisteme giden enerjiyi keser ve koruma saÄŸlar.

Koruma Tipleri:
✔ Aşırı Gerilim Koruması (yüksek şebeke voltajında)
✔ Düşük Gerilim Koruması (şebeke voltajı düşük kaldığında)

Bu sayede motor, pompa, kompresör, elektronik cihazlar ve diğer makineler, şebeke geriliminde meydana gelebilecek dalgalanmalardan korunur.

Kullanım Alanları

✅ Tek fazlı elektrik panoları
✅ Ev ve ticari tesislerde şebeke koruma
✅ Motor/pompa sistemleri
✅ HVAC sistemleri
✅ Endüstriyel kontrol ve otomasyon panoları

Avantajlar

✔ Gerilim dalgalanmalarına karşı güvenilir koruma
✔ Ayarlanabilir alt/üst gerilim ve gecikme süreleri
✔ DIN ray montajı ile kolay pano entegrasyonu
✔ LED göstergelerle durum takibi
✔ Kompakt ve kullanıcı dostu tasarım
