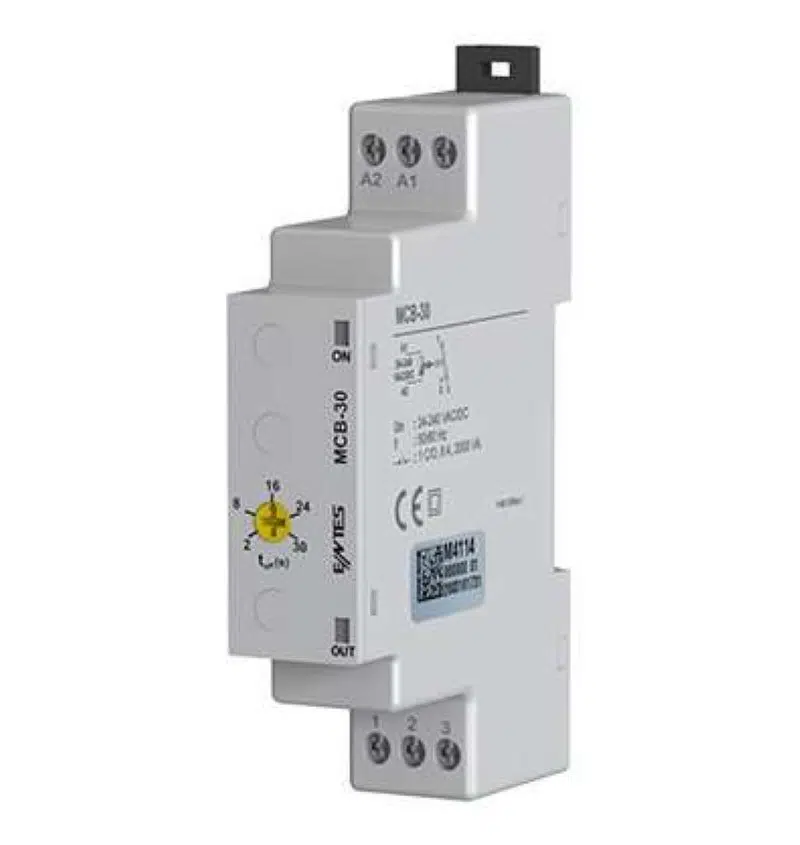

Entes Mcb-30 Zaman Rölesi Mini 3Sn-30Sn, M4114

• Entes MCB‑30, kısa süreli zaman gecikmeleri için tasarlanmış kompakt bir elektronik zaman rölesi (timer relay) olup genellikle endüstriyel otomasyon ve pano uygulamalarında zaman kontrolü sağlamak için kullanılır.

Temel Teknik Özellikler

• Model / Kod: MCB‑30 (M4114)
• Zaman Aralığı: 2 – 30 saniye (ayarlanabilir)
• Çalışma Fonksiyonu: Çekmede gecikmeli (On‑Delay) zaman kontrolü

Kontak Çıkışı:

• 1 C/O (1 değişir kontak)
• Yaklaşık 8 A yük kapasitesi (2000 VA cosφ=1)
• Besleme Gerilimi: Geniş aralık ile 24‑240 VAC/DC uyumlu (model konfigürasyonuna göre)
• Montaj: DIN rayı (DIN‑1 tipi) ile panel montajına uygun
• Koruma Sınıfı: IP20 (genel pano içi kullanım)
• Çalışma Sıcaklığı: Yaklaşık −5 °C ile +50 °C aralığı
• Güç Tüketimi: Yaklaşık < 8 VA
• Garanti:24 ay garanti ile gelir.

Çalışma ve Fonksiyon

• MCB‑30 Zaman Rölesi, elektrik devresine enerji verildiğinde veya tetikleme sinyali geldiğinde ayarlanan 2–30 sn aralığında gecikmeli çıkış sağlar.
  Bu süre sonunda röle kontağı değişir ve bağlı yük aktive olur (örneğin motor, lamba veya diğer elektriksel ekipmanlar).
• Çekmede gecikmeli (On‑Delay): Enerji verildikten sonra ayarlı süre kadar bekler ve sonra çıkışı tetikler.

Kullanım Alanları

• MCB‑30 zaman rölesi, özellikle aşağıdaki uygulamalarda kullanılır:
• Endüstriyel otomasyon ve kontrol sistemleri
• Pano içi zaman gecikmeli devreler
• Motor/pompa gecikmeli başlatma kontrolü
• Aydınlatma zaman kontrolü
• Süreli tetikleme gerektiren elektrik devreleri

Avantajlar & Dikkat Edilmesi Gerekenler

Avantajlar:

• Kolay zaman ayarı ve hızlı montaj

• Geniş çalışma gerilimi aralığı (24‑240 VAC/DC)

• Kompakt ve DIN ray uyumlu tasarım

Dikkat:
• Sadece kısa zaman aralıkları için uygundur (2‑30 sn)

• IP20 olduğu için dış ortamda doğrudan kullanım önerilmez (koruma kutusu gerektirir)
