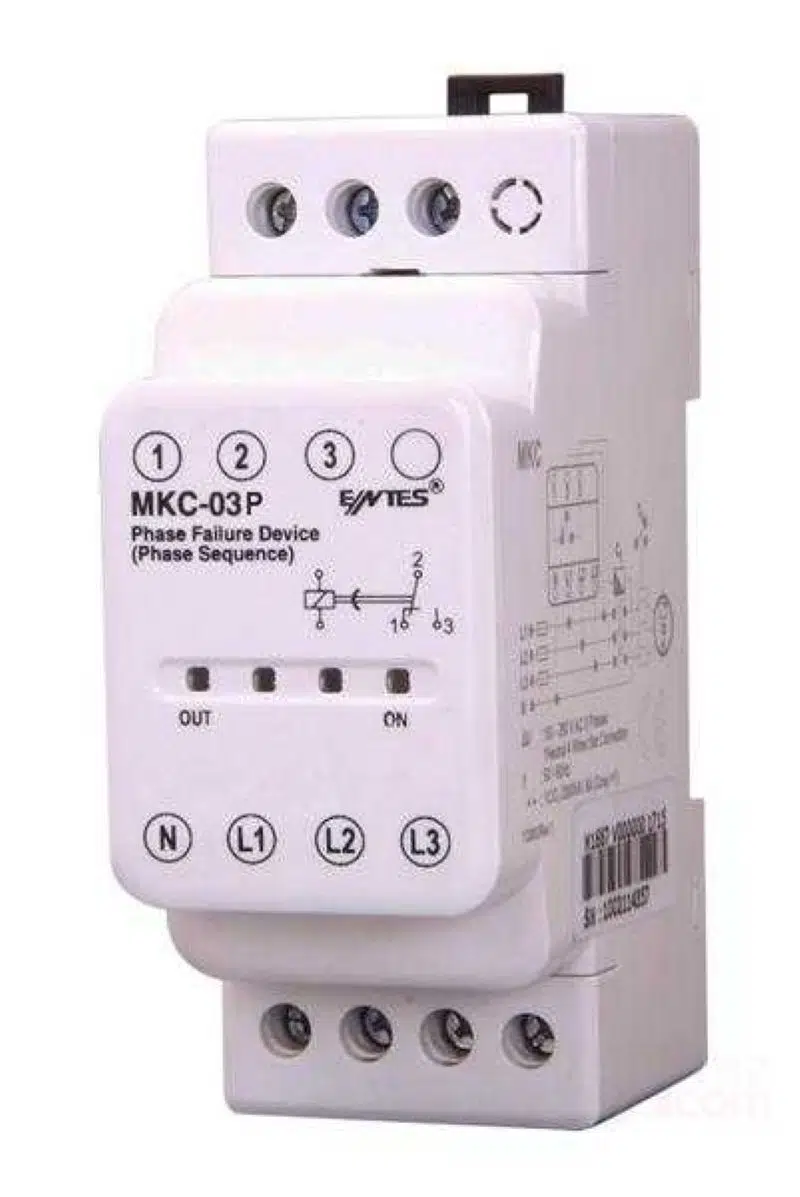

Entes Mkc-03P Faz Sıralı Motor Koruma Rölesi Ray Montaj, M2710

Entes Mkc-03P Faz Sıralı Motor Koruma Rölesi Ray Montaj, M2710

Entes MKC-03P (M2710), üç fazlı motorları elektriksel arızalara karşı koruyan bir motor faz koruma rölesi’dir. Motorun zarar görmesine neden olabilecek faz hatalarını tespit edip koruma sağlar.

Temel Özellikler

• Çalışma Gerilimi:220–230 VAC (faz-faz) nominal gerilim aralığında çalışır.
• Koruma Fonksiyonları:Faz yokluğu koruması — Bir faz kaybolursa motor korunur.
• Faz sırası hatası — Yanlış faz sırasını algılayıp koruma sağlar.
• Sabit gerilim dengesizliği (asimetri) koruması — %40’ın üzerindeki dengesizlikte koruma.
• PTC koruma girişi — Motor PTC termistöründen sıcaklık bilgisi alınabilir (PTC desteği).

Montaj:
• DIN ray (DIN II) montajlı – pano içine kolay montaj.

Kontak Çıkışı:

• 1 × C/O (değişir kontak)
• Anahtarlama kapasitesi: 8 A, ~2000 VA (direnç yükleri) — genellikle kontrol devreleri veya kontaktör bobinleri için uygundur.
• Frekans: 50/60 Hz standart.
• Koruma Sınıfı: IP20 (pano içi).

Kısa Çalışma Özeti

• MKC-03P, üç fazlı motor panosuna bağlandığında:
• Motor çalışmadan önce fazların doğru sırada olup olmadığını kontrol eder.
• Eğer bir faz eksikse, faz sırası yanlışsa veya gerilim dengesizliği çok yüksekse, röle çıkışını açarak motoru korur.

✔ Motorun aşırı ısınmasını önlemek için PTC sensör ile sıcaklık koruması da entegre edilebilir.
Akım (Kontak Çıkışı):

8 A (maksimum) — Bu, rölenin kendi kontak çıkışının taşıyabileceği akımdır; yüksek akım motorları doğrudan anahtarlamak için ek kontaktör önerilir.

Uygulama Alanları

• Endüstriyel motor panoları
• Pompa, fan ve kompresör kontrol sistemleri
• HVAC motor sistemleri
• Üretim hatları ve ağır hizmet motorları
