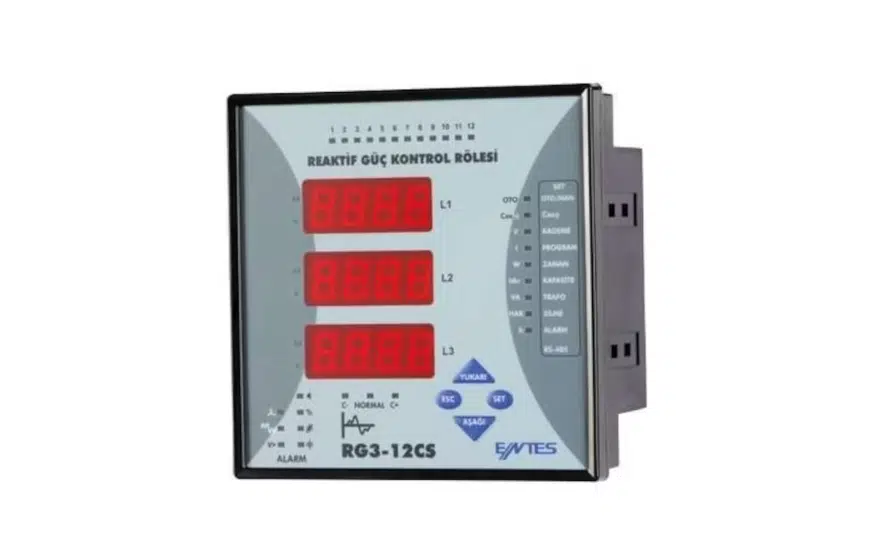

Entes Rg3-12C Reaktif Güç Rölesi 12 Kademe, M0943

Entes Rg3-12C Reaktif Güç Rölesi 12 Kademe, M0943

Entes RG3‑12C, kompanzasyon panolarında reaktif güç kontrolü ve güç faktörü iyileştirmesi için kullanılan bir reaktif güç kontrol rölesidir. Dengesiz yük sistemlerinde de çalışabilen bu cihaz, bağlı kondansatör kademelerini otomatik olarak yöneterek güç katsayısını hedeflenen değere getirmeye yardımcı olur.

Temel Bilgiler

• Model / Ürün Kodu: M0943
• Ürün Tipi: Reaktif Güç Kontrol Rölesi
• Kademe Sayısı: 12 adet kondansatör kademe kontrolü
• Besleme Gerilimi: 230 VAC (220 VAC)
• Montaj Ölçüsü: 144 × 144 mm panel montajı uygun
• Ekran: LED göstergeli display
• Akım Trafosu: 3 Faz, 3 akım trafosu girişli
• Uygulama: 3 fazlı sistemlerde reaktif güç ve güç faktörü kompanzasyon
• Garanti: Üretici firma genellikle 24 aylık garanti sunar


Teknik ve İşlevsel Özellikler
Reaktif Güç ve Ölçümler

• 3 faz gerilim ve akımlarını ayrı ayrı ölçerek kompanzasyon kontrolü sağlar.
• Monofaz ve üç fazlı kondansatörlerin bağlanmasına uygundur.
• V, I, Cosφ, W, VAr, VA, kWh ve kVArh gibi elektriksel değerleri ölçme ve gösterebilme özelliği bulunur.
• %THD (Toplam Harmonik Bozulma) koruma/ölçümü vardır; 1–19. harmoniklere kadar analiz yapılabilir.


Kontrol ve Ayar Özellikleri

• Otomatik Setup: Cihaz sistem gereksinimine göre otomatik ayar yapabilir.
• 2 Ayrı Hedef Cosφ Ayarı: Farklı hedef güç katsayıları için ayarlanabilir.
• Şifre Koruma: Cihaz ayarlarının izinsiz değişimini engelleyen güvenlik özelliği.
• Manuel/otomatik çalışma modu seçme imkanı (otomatik mod normal işletme, manuel mod test içindir).


Koruma ve Yönetim

• Kondansatör bataryalarının her bir kademesini devreye alma / bırakma yeteneği.
• Hatalı bağlantı tespitleri ve alarm göstergeleri ile sistem koruması.
• Otomatik deşarj kontrolü ve ayarlanabilir gecikme süreleri.


Uygulama ve Kullanım

Bu röleler, özellikle endüstriyel tesisler, ticari binalar ve enerji kompanzasyon panolarında reaktif gücü izlemek ve kontrol etmek için kullanılır. Sistem, bağlı kondansatörleri uygun zamanda devreye alıp çıkartarak güç faktörünü (Cosφ) hedeflenen değere getirir ve faz dengesizliğini de yönetebilir.

Öne Çıkanlar

• 12 kademeli kompanzasyon kontrolü
• 3 faz, 3 akım trafosu ile detaylı ölçüm
• %THD harmonik ölçümü desteği
• Otomatik ve manuel çalışma modları
• LED ekran ile anlık gösterimler
