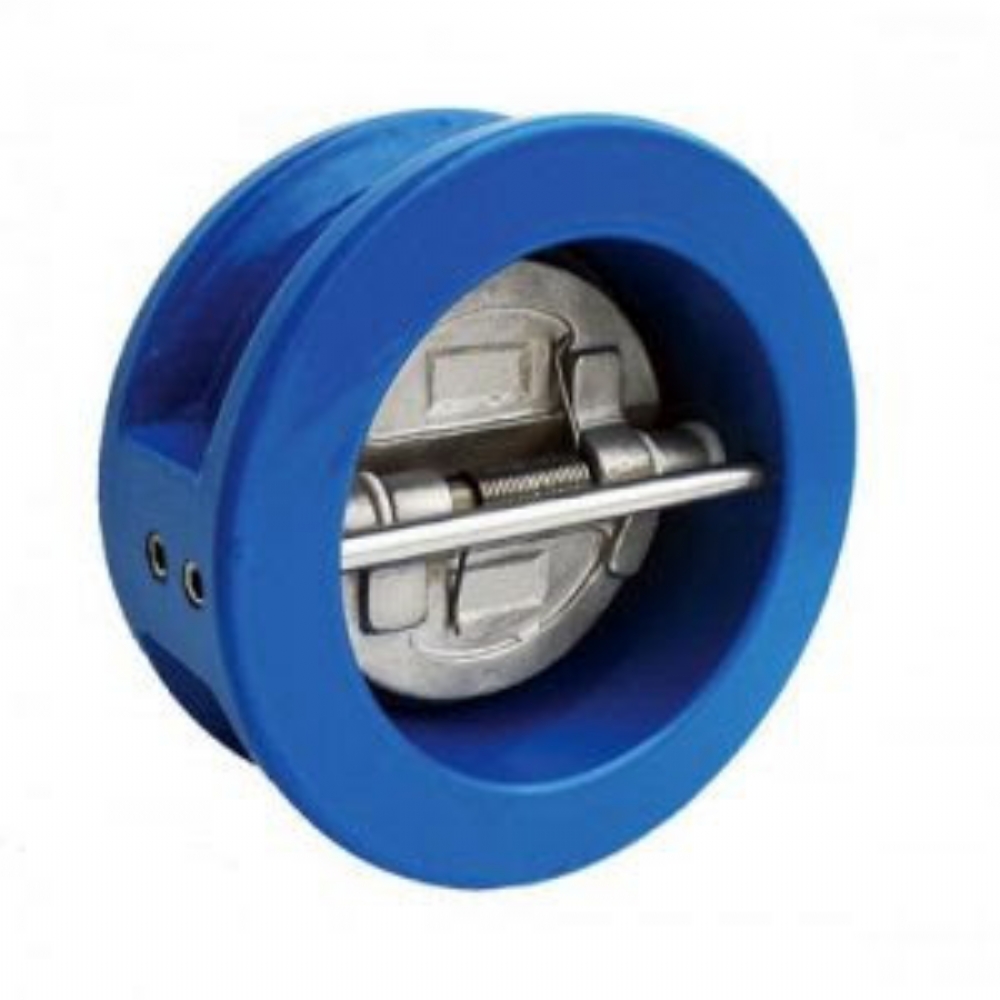

Klepsan 1352 Dual Çekvalf Dn65

Klepsan 1352 Dual Çekvalf Dn65

Malzeme & Yapı

• Gövde: Nodüler döküm demir (GGG40 / GGG40.3) – endüstriyel dayanım sunar
• Klapeler (Disk): Alüminyum bronz veya SuperDuplex paslanmaz çelik
• Mil & Yay: Paslanmaz çelik (SS 316) veya Inconel; klapeleri merkezde tutan yaylı yapı

Conta (Seat) Tipleri & Sıcaklık Aralığı

• NBR: –15 °C … +80 °C (NBR conta)
• EPDM: –20 °C … +100 °C (EPDM conta)
• Açılma Basıncı: ≤ 0.2 bar– düşük akış direnci ve hızlı kapanma sağlıyor

Basınç, Bağlantı, Boyutlar & Ağırlık

• Basınç Sınıfı: PN 16 (maks. 16 bar); test basıncı gövde-seat: 1.6–1.76 MPa
• Bağlantı: Wafer tipi, EN 558‑1 Seri 16 standardına uygun, flanşlar arasında montaj
• Boyutlar / Ağırlık:Face‑to‑face (L): 46–54 mm
• Flanş çapı (ØD): ~120 mm
• Montaj yüksekliği (Hcd): ~145 mm
• Ağırlık: ~2.6–2.7 kg

Çalışma Prensibi

• Dual‑Plate (Çift Kanatlı):
• İki yaylı klape, akışta açılır, ters akışta yay etkisiyle hızlı kapanarak geri akışı engeller
• Başlangıç açma basıncı ≤ 0.2 bar – düşük basınç kayıplı yapı sağlar

Uygulama Alanları

• Şehir suyu ve endüstriyel su sistemleri
• Kondens, pompa çıkışları, HVAC, deniz suyu, atık su, yakıt ve petrol sistemleri
