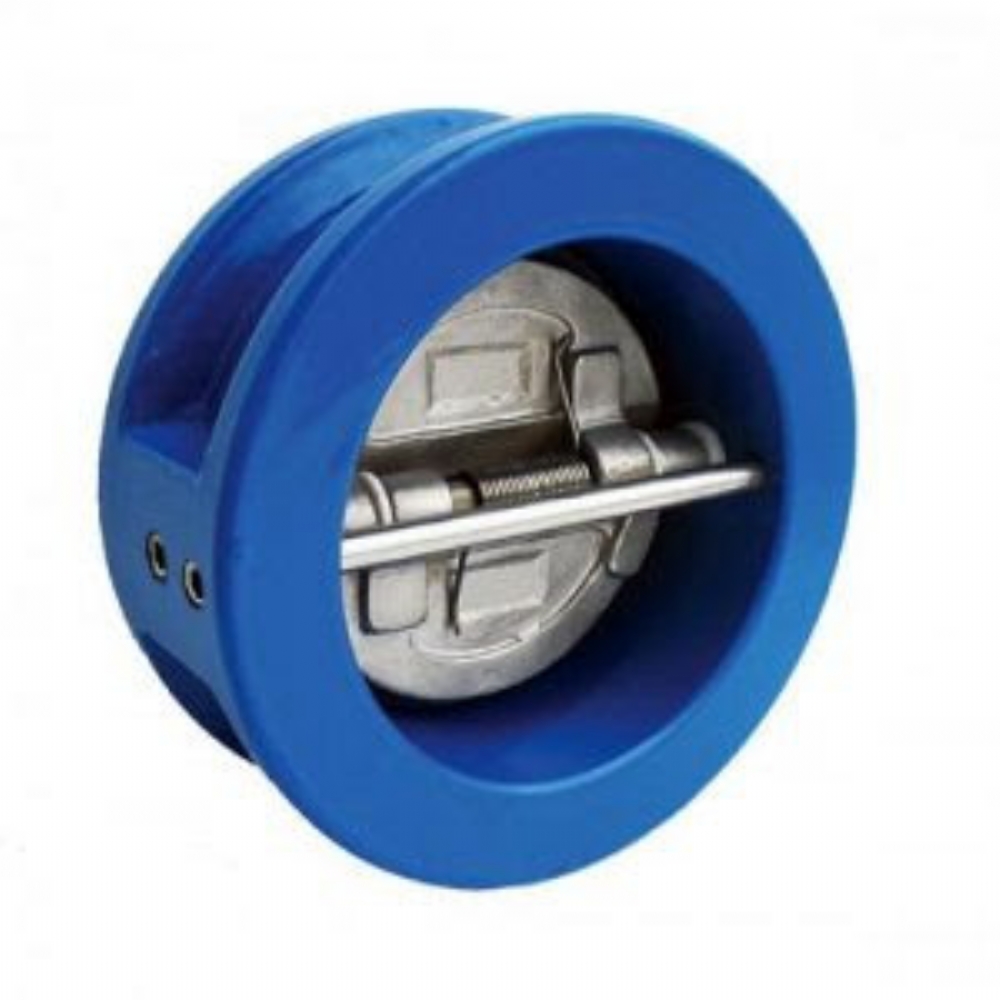

Klepsan 1355 Dual Çekvalf Dn125

Klepsan 1355 Dual Çekvalf Dn125

Malzeme & Gövde

• Gövde: Nodüler dökme demir (GGG40.3 / GGG40) – yüksek dayanım sağlar
• Disk/Klapeler: Alüminyum bronz veya paslanmaz çelik CF8M / Super Duplex
• Mil & yay: Mil SS 316 veya Monel; yay Inconel veya SS 304

Conta (Seat) Seçenekleri & Sıcaklık

• EPDM: –20 °C … +100 °C, seat testi basıncında PN16’ye uygun
• NBR: –15 °C … +80 °C
• FPM/FKM: –30 °C … +180 °C (yüksek sıcaklık)

Basınç & Bağlantı

• Basınç Sınıfı: PN16 (16 bar)
• Dayanıklılık: Test basıncı 1.6 MPa, gövde-seat testi 1.76 MPa
• Bağlantı: Wafer – EN 558‑1 Seri 16 standardında; flanşlar arasında montaj için ideal

Boyutlar ve Ağırlık

• Face‑to‑face (L): ≈70 mm (standart DN125 dual çekvalf)
• ØD (Flanş çapı): ≈193 mm
• Montaj Yüksekliği (Hcd): ≈210 mm
• Ağırlık: ≈7.8 kg (NBR/EPDM müşteri seat’li model)

Çalışma Prensibi

• Dual‑plate sistem: İki yaylı kanat, akış yönünde açılır; ters yönde hızlı kapanarak geri akışı engeller
• Düşük açılma basıncı: ≤ 0.2 bar, akış direnci minimumdır
• Montaj pozisyonu: Hem yatay hem de dikey olarak kullanılabilir (akış yönünde)

Uygulama Alanları

• Şebeke suyu ve kondens hatları
• HVAC sistemleri, pompaj/drenaj hatları
• Deniz suyu, endüstriyel su sistemleri
• Yakıt, yağ ve proses akışkan sistemleri
