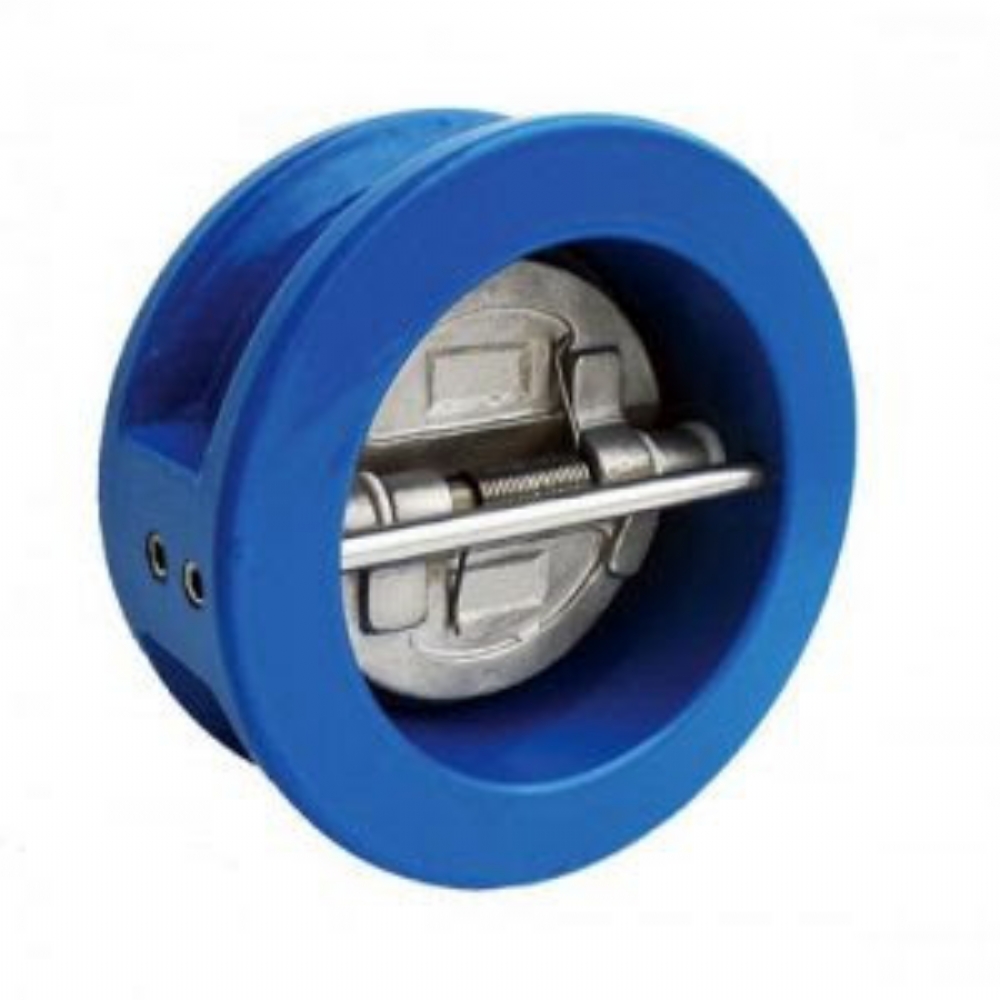

Klepsan 1356 Dual Çekvalf Dn150

Klepsan 1356 Dual Çekvalf Dn150

Malzeme & Yapı

• Gövde: Nodüler döküm demir (GGG40 / GGG40.3), EN‑GJS‑400‑15 standardında – yüksek mekanik dayanım sunar .
• Diskler: Alüminyum bronz; bazı modellerde CF8M paslanmaz çelik veya Super Duplex çelik alternatifleri mevcuttur .
• Mil ve Yay: Mil genellikle SS316 veya Monel; yay ise Inconel veya SS304 malzemeden üretilir .
• Contalar (Seat):EPDM: –20 °C … +100 °C NBR: –15 °C … +80 °C FPM/FKM: –30 °C … +180 °C

Basınç & Sıcaklık & Montaj

• Basınç Sınıfı: PN 16 (maks. 16 bar) – test basıncı 1.6 MPa, gövde seat testi 1.76 MPa
• Çalışma Sıcaklığı: Kullanılan conta malzemesine göre –20 °C ile +180 °C arasında değişir (örneğin FKM ile 150–180 °C’ye kadar) .
• Bağlantı Tipi: Wafer tipi, EN 558‑1 seri 16 standartlarına uygun – flanşlar arasında montaj imkânı sağlar
• Montaj Pozisyonu: Her pozisyona (yatay/dikey) uygun; yatay kurulumda mil dik konumda olmalı .
• Boyutlar & Ağırlık (DN 150)
• L (face-to-face): yakl. 76–79 mm
• Flanş Çapı (ØD): 205–222 mm
• Montaj Yüksekliği (Hcd): ~240 mm
• Ağırlık: Yaklaşık 9,4–11,1 kg .

Çalışma Prensibi

• Dual‑Plate (Çift Kanatlı): Akışta klapeler açılır, ters akışta yay etkisiyle hızlı kapanarak geri akışı engeller.
• Açma basıncı düşük (≤ 0,2 bar), akış dayanımı yüksektir

Uygulama Alanları

• Su şebekeleri, kondens hatları, deniz suyu sistemleri
• HVAC, atık su, pompaj sistemleri
• Yakıt, yağ, endüstriyel proses uygulamaları gibi geniş kullanım alanlarında tercih edilir
