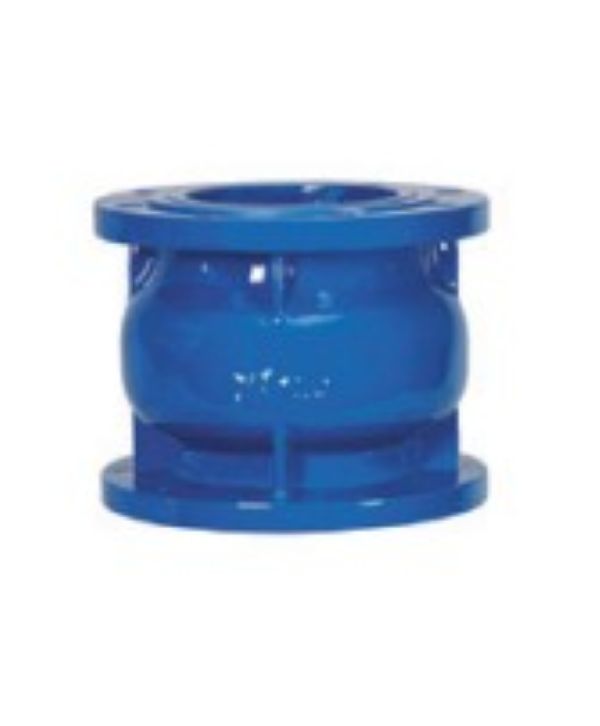

Klepsan 1377 Dik Çekvalf Gg25 (Pik) Dn 200 - 8

Klepsan 1377 Dik Çekvalf Gg25 (Pik) Dn 200 - 8

Malzeme & Gövde

• Gövde: GG25 dökme demir (pik döküm), sağlam ve dayanıklı yapı
• Conta: Seçime göre;
• Brass/metal seat – sıcaklığa dayanıklı, PN16 sınıfı
• NBR (–10…+100 °C) veya EPDM (–10…+110 °C) contalar

Basınç Sınıfı & Montaj

• Basınç: PN 16 / GN 16 (~16 bar)

Montaj:

• Flanşlı – DIN/EN uyumlu
• Her pozisyonda (horizontal/dikey) kullanım uygunluğu

Çalışma Sıcaklığı

• NBR contalı: –10 °C … +100 °C
• EPDM contalı: –10 °C … +110 °C

Boyutlar & Ağırlık

• DN 200 için (flanşlı model referansı):
• ØD -340 mm, gövde uzunluğu L ≈ 600 mm
• Yükseklik H ≈ 245 mm
• Ağırlık ≈ 103 kg
• Wafer (flanşsız) versiyonda:
• Montaj uzunluğu L ≈ 89 mm, ağırlık ≈ 15–16 kg

Çalışma Prensibi

• Lift/Swing tip disk: Ters akışta otomatik kapanarak geri akışı engeller.
• Montaj pozisyonu esnektir; hem yatay hem dikey sistemlerde çalışır

Uygulama Alanları

• Şehir suyu ve dağıtım hatları
• Endüstriyel proses suyu, atık su sistemleri
• Buhar, yakıt hatları, kazan besleme sistemleri vb
