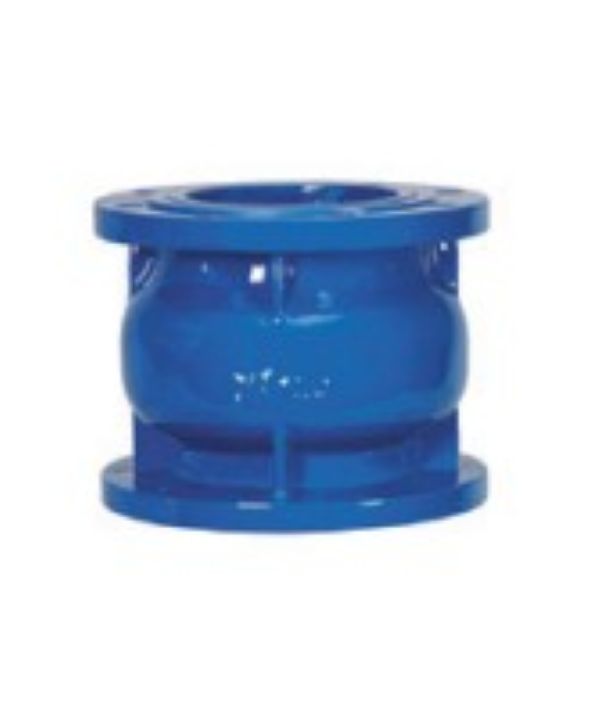

Klepsan 1378 Dik Çekvalf Gg25 (Pik) Dn 250 - 10

Klepsan 1378 Dik Çekvalf Gg25 (Pik) Dn 250 - 10

Malzeme & Yapı

• Gövde: GG25 pik döküm (dökme demir, dayanıklı ve ısıya dirençli)
• Conta: EPDM (NBR alternatif seçenekli modeller de mevcut)

Bağlantı & Montaj

Çap: DN 250 (10″) flanşlı veya wafer tip bağlantı

• Basınç sınıfı: PN 16 (16 bar) / GN 16 uyumlu
• Montaj pozisyonu: Her pozisyonda montaja uygun (any position)
• Çalışma Sıcaklığı
• EPDM contalı model: –10 °C … +110 °C
• NBR contalı model: –10 °C … +90 °C
• Boyutlar & Ağırlık (DN 250 Referans Değerleri)
• Çap (øD): ≈ 306 mm
• Montaj uzunluğu (L): ≈ 114 mm
• Ağırlık: ~23,5 kg (wafer) / ~97,5 kg (flanşlı)

Çalışma Prensibi

• Tip: Dik (lift) veya çift kanatlı disk dizayn
• Akış yönünde disk otomatik açılır, ters akışta disk yayla kapanarak geri akışı engeller

Uygulama Alanları

• Şehir suyu hatları, atık su sistemleri
• Basınçlı su dağıtım sistemleri, endüstriyel proses hatları
• Geri akış önleme gerektiren dik yatay pozisyonlu sistemler
