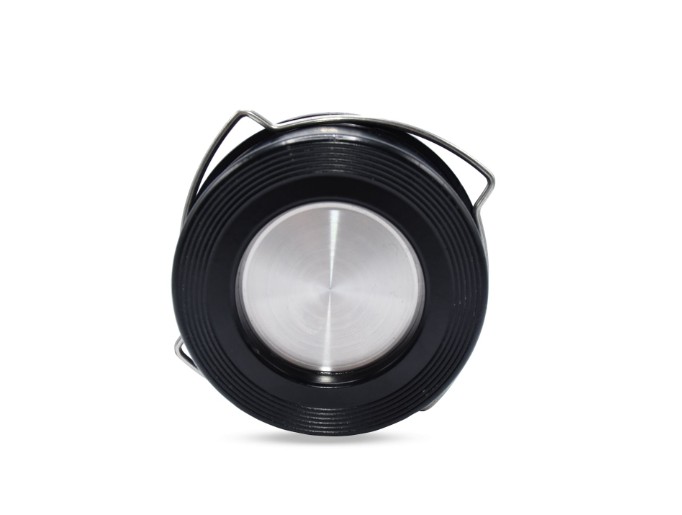

Klepsan 1442 Disko Çekvalf Sfero 21/2" Dn 65

Klepsan 1442 Disko Çekvalf Sfero 21/2" Dn 65

Genel Yapı ve Çalışma Prensibi

• Tip: Yaylı, menteşeli diskli (disk tip) tek yönlü çekvalf
• Çalışma: Akış yönünde disk yay tarafından açılır; ters yönde disk kapanarak geri akışı durdurur

Malzemeler

• Gövde: Sfero döküm (GGG-40 / GGG-50 / GJS-500)
• Disk, yay, segman: Paslanmaz çelik
• Conta: Genellikle EPDM, NBR veya benzeri elastomer (model ve ortam şartlarına göre)

Bağlantı & Ölçüler

• Bağlantı tipi: Flanşlı veya wafer (bkz. PN 16 wafer tip DN 65)
• Tipik ölçüler DN 65 PN16 wafer (örnek IFM):
• Sıcaklık: ≤ 250 °C
• Ağırlık: ~8–9 kg (PN10/16 arasında DN80 ~9 kg; DN65 biraz daha hafif)
• Montaj uzunluğu L: ~140–155 mm
• Flanş çapları: ~160–180 mm (EN 1092‑1 standardı)

Basınç & Sıcaklık

• Basınç sınıfı: PN 10 – PN 16 (bazı modeller PN 25–40’a kadar çıkabiliyor)
• Sıcaklık aralığı:
• Tipik: -10 °C … +120 °C
• Yüksek sıcaklığa dayanıklı modellerde +250–300 °C’ye kadar opsiyonel üretim mevcut

Standartlar & Kalite

• Üretim ve test standartları:
• EN 1092‑1 (flanş)
• EN 558 (montaj uzunluğu)
• EN 12266‑1 (basınç/sızdırmazlık testleri)
• CE / EAC / TSE onaylı

Kullanım Alanları

• Su tesisatları (sıcak/soğuk)
• Basınçlı hava
• Buhar & kondens
• Yakıt, yağ, gaz sistemleri
• Endüstriyel proses vb.
