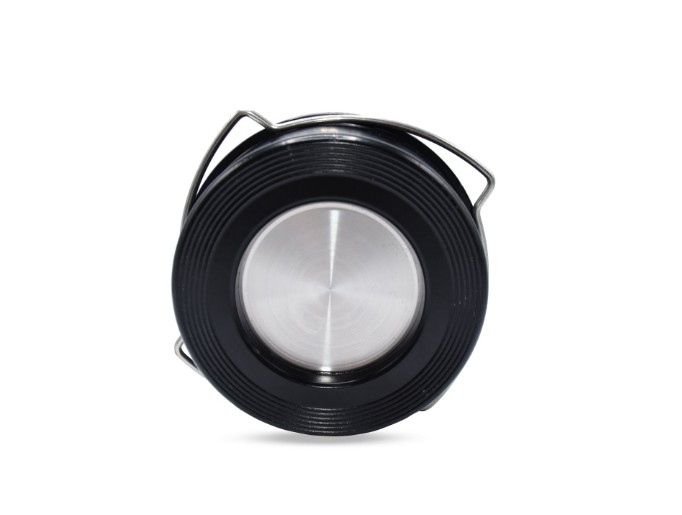

Klepsan 1443 Disko Çekvalf Sfero 3" Dn 80

Klepsan 1443 Disko Çekvalf Sfero 3" Dn 80

Genel Tanım

• Sfero döküm gövdeye sahip disk tip çekvalf, tek yönlü akış sağlamak için tasarlanmıştır. Normal akışta disk geri çekilir, ters akışta otomatik kapanarak geri akışı önler. Enerji gerektirmeden pasif çalışır

Malzeme & Yapı

• Gövde: Sfero döküm (GGG40–GGG50)
• Disk / Yay: Genellikle paslanmaz çelik; yaylı mekanizma ile hızlı kapanma sağlanır
• Conta Seçenekleri: EPDM, NBR veya Viton, sistemin akışkanına göre tercih edilir

Boyut & Bağlantı

• Nominal çap: DN 80 (3″)
• Bağlantı şekli: Flanşlı veya wafer tip (DIN/EN RF), EN 1092‑1 / ISO 7005 standardı
• Alından-alına uzunluk: EN 558 Serie 49 ya da Serie 1 standardına göre kısaltılmış montaj boyu

Basınç & Sıcaklık

• Basınç sınıfı: PN 16 (maks. 16 bar) yaygın kullanım; PN 10 da bulunabilir
• Sıcaklık aralığı:
• Tipik: -10 °C … +120 °C veya +200 °C
• Bazı ürünlerde +250 °C’ye kadar çıkabilir (pn 16’da)

Test & Standartlar

• Basınç/sızdırmazlık testleri TS EN 12266‑1’e göre yapılır
• Flanşlar TS EN 1092‑1 / ISO 7005, Ters-montaj ölçüleri EN 558'e uygundur

Uygulama Alanları

• Soğuk/sıcak su sistemleri, ısıtma-soğutma (HVAC), buhar, basınçlı hava, endüstriyel prosesler, yangın tesisatı, tarımsal sulama vb.
• DN 80 Ölçüler & Ağırlık (typical wafer tip)
• Flanş dış çapı: ~195 mm (DN 80 PN16)
• Montaj uzunluğu (L): ~155 mm
• Ağırlık: ~8–9 kg
