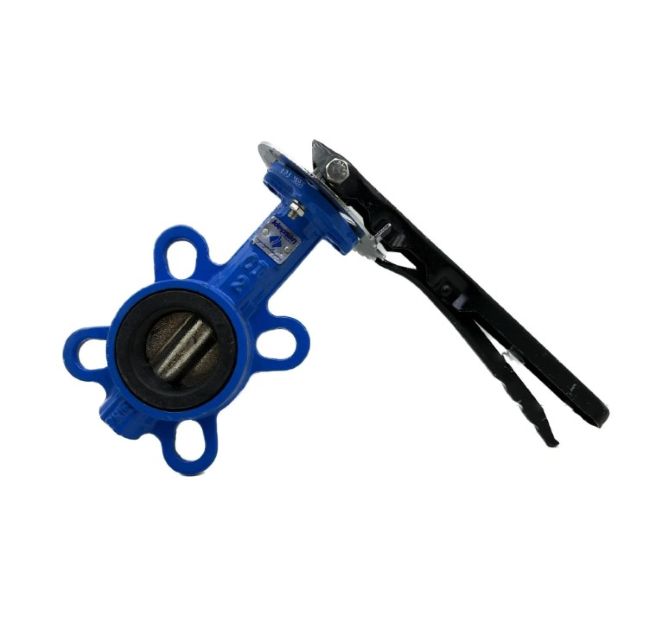

Klepsan 2112 Dn 80 Pn10 Eko Kelebek Vana

Klepsan 2112 Dn 80 Pn10 Eko Kelebek Vana

Genel Özellikler

• Model: Klepsan 2112 – Lug Tip (flanş arası), ekonomik sınıf
• Nominal Çap (DN): 80 mm (3″)
• Basınç Sınıfı: PN10 – Maks. 10 bar çalışma basıncı

Malzeme ve Conta Yapısı

• Gövde: Nodüler döküm (GGG40 / GJS-400) — dayanıklı yapı sunar
• Klape (Disk): Sfero döküm veya paslanmaz çelik AISI 316; düz veya nikel kaplamalı seçeneği olabilir
• Mil (Stem): Paslanmaz çelik (AISI 420) — korozyon direnci sağlar
• Conta / O-ring: EPDM standarttır; isteğe bağlı NBR, Viton veya PTFE destekli tipler sunulabilir

Çalışma Şartları

• Sıcaklık Aralığı: –10 °C … +110 °C (EPDM contalı versiyon için)
• Basınç: PN10 – 10 bar çalışma; gövde test basıncı genellikle daha yüksektir

Boyutlar & Montaj Uyumları

• Montaj Tipi: Lug tipi — flanşlar arasındaki montaj (end-of-line & ara bağlantı) için uygundur
• ISO 5211 Flanş: Elektrikli/pnömatik aktüatör montajına hazır flanş bağlantısı
• Boyutsal Ölçüler (PN10 DN80) – referans GNG Valve tablosu:L (face-to-face): 172 mm D (flanş dış çapt): 160 mm
• Øk (delik dairesi): 160 mm, 8×M16 cıvata
• Yükseklik H: 233 mm
• Ağırlık yaklaşık 4.5 kg

Kullanım Alanları

• Bu vana, HVAC, su / atık su tesisatları, endüstriyel proses sistemleri, ısıtma/soğutma uygulamaları ve deniz suyu hatları için uygundur. Lug tipi tasarımı sayesinde hem boru hattı arasında hem de hattın sonunda kolayca monte edilebilir.
