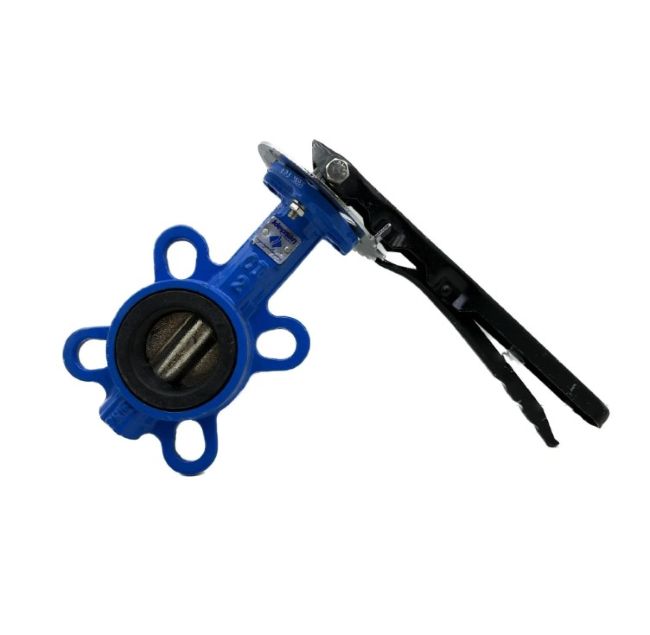

Klepsan 2113 Dn 100 Pn10 Eko Kelebek Vana

Klepsan 2113 Dn 100 Pn10 Eko Kelebek Vana

Genel Teknik Özellikler

• Tip: Lug tipi ekonomik kelebek vana
• Nominal Çap (DN): 100 mm (4″)
• Basınç Sınıfı: PN10 – 10 bar maksimum çalışma basıncı (EN 1092-2 standardında test edilmiştir)
• Standartlar: EN 593 (tasarım), EN 558 Seri 20 (face-to-face ölçüleri), ISO 5211 (aktüatör flanşı)

 Malzeme & Conta Yapısı

• Gövde: Nodüler döküm demir (GGG40 / GJS-400)
• Klape (Disk): Paslanmaz çelik (CF8M / SS 316) veya nikel kaplamalı sfero döküm; EPDM oturma yüzeyi veya PTFE kaplamalı varyantlar
• Mil / Eksen: Paslanmaz çelik (AISI 420 veya SS 431)
• Conta / O‑Ring: EPDM (standart), isteğe bağlı NBR, Viton veya PTFE seçenekleri

Çalışma Koşulları

• Sıcaklık Aralığı: –20 °C … +110 °C arası (EPDM contalı versiyon)
• Basınç Dayanımı: Max 10 bar (PN10) – gövde test basıncı tipik olarak 24 bar, sızdırmazlık testi ≥17.6 bar

Boyut & Montaj Bilgileri

• Flanşlı/Lug Tip Montaj: EN 1092-2 PN10 ölçülerine uygun; ISO 5211 flanşlı gövde, elle (volan/kol), pnömatik veya elektrikli aktüatör montajına hazır
• Face-to-Face (L): Yaklaşık 52 mm
• Flanş Dış Çapı (D): ~285 mm, delik sayısı 8×Φ19 mm
• ØK iç çap: 180 mm (delikli flanş)

 İşletim & Montaj

• Volan / Kol Seçenekleri: Elle operasyon için volan; gerekirse aktüatör takılabilir
• Sızdırmazlık ve Bakım: EPDM conta ve nodüler döküm yapı, düşük bakım gereksinimi sunar; özellikle su, atık su ve HVAC sistemlerinde yaygın kullanım
