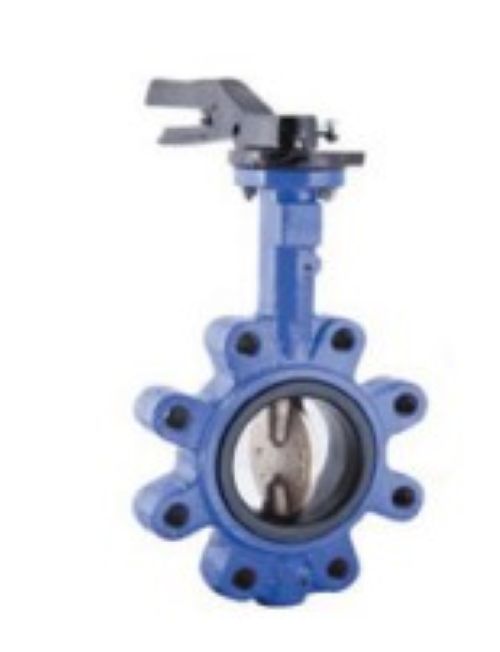

Klepsan 2168 10 Pn16 Kelebek Vana Lug Tip Dn250

Klepsan 2168 10 Pn16 Kelebek Vana Lug Tip Dn250

Genel Teknik Özellikler

• Tip: Lug (flanşlı) kelebek vana
• Basınç Sınıfı: PN16 (16 bar çalışma basıncı)
• DN (Nominal Çap): DN250 (yaklaşık 250 mm boru çapı)

Standartlar / Onaylar:

• TS CEN/EN 13547 ve TS EN 1074 gibi yerel ve uluslararası standartlara uygunluk
• ISO 9001 kalite sistem sertifikasına sahiptir

Malzeme & Conta Yapısı

• Gövde: GG‑25 döküm demir (pik döküm)
• Klape (Disk): Sfero döküm (GGG40) — genellikle nikel kaplamalı veya paslanmaz alternatifli olabilir
• Mil: AISI 420 veya SS inox çelik
• Conta: EPDM (yaygın), bazı versiyonlarda NBR, PTFE veya Viton seçenekleri
• O‑Ring: EPDM veya NBR destekli PTFE yataklı gövde tasarımı


Çalışma Koşulları
Sıcaklık Aralığı:

• EPDM contalı versiyon için: –10 °C … +120 °C
• Viton contalı varyantlarda: –10 °C … +125 °C
• Basınç: PN16 sınıfına uygun, maksimum çalışma basıncı 16 bar

Montaj & Uygulama

• Lug Tip Tasarım: Flanşlı bağlantı noktalarında vanayı zincirli sistemlere bağlamadan sabitleyebilme imkânı (end‑of‑line montaj) sağlar
• ISO 5211 Flanş Uyumu: Aktüatör adaptasyonlu (pnömatik veya elektrikli) uygulamalara uygun montaj yüzeyi standartlarında tasarlanmıştır
• Kulp / Volan: Alüminyum gövde elemanı — hızlı elle açıp kapatma için ergonomiktir
