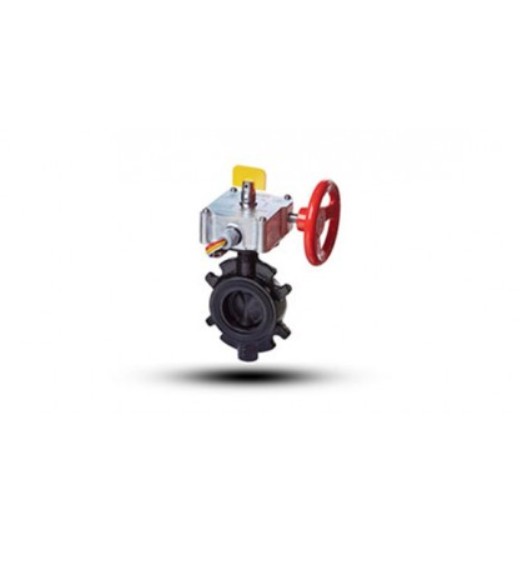

Klepsan 3573 İzleme Anahtarlı Kelebek Vana Wafer Tip Dn125

Klepsan 3573 İzleme Anahtarlı Kelebek Vana Wafer Tip Dn125

Teknik Özellikler – DN 125

• Tip: Wafer montajlı kelebek vana, üzeri izleme anahtarı (supervisory switch) ile donatılmış
• Bağlantı Şekli: Flanş arası, wafer (DIN/ANSI uyumlu) (TS EN 558 seri 14 boyutlar)
• Nominal Çap (DN): 125 mm
• Çalışma Basıncı: PN 16 (~16 bar) – karbon çelik Pik döküm gövdeli model
• Test / Maksimum Basınç: Genellikle PN 16 sınıfı, tasarıma göre test basıncı ~24 bar
• Çalışma Sıcaklığı: –10 °C … +120 °C (EPDM conta ile)
• Gövde Malzemesi: Pik döküm (EN GJS 400‑15) — sfero dökümle eşdeğer dayanımda
• Disk (Klape): Pik döküm; bazen nikel kaplı versiyonlar da (örnek Ayvaz KV‑11)
• Mil Malzemesi: Paslanmaz çelik (ör. AISI 420 veya 416)
• Conta (Seat): H‑EPDM / EPDM kauçuk — yüksek sızdırmazlık için uygun
• Yatak / Tahrik Kapakları: Sfero döküm EN GJS 400‑15
• İzleme Anahtarı: Kuru kontaklı, vana açık/kapalı durumunu otomasyon/yangın sistemine iletir
• Montaj Boyu (L): ~200 mm (DN125 için wafer tip ölçüleri)
• Cıvatalama: 8 adet M20 civata (PN 16)

Avantajlar & Kullanım Alanları

• Kompakt wafer yapısı sayesinde yerden tasarruf sağlar
• Supervisory switch ile vana durumu izleme imkânı — hayati yangın sistemlerinde kritik
• PN16 basınç sınıfı ve +120 °C’ye kadar sıcaklık dayanımı ile geniş kullanım alanı
• Pik döküm gövde + EPDM conta kombini, güvenilir sızdırmazlık ve dayanıklılık sunar
• Laboratuvar onaylı TS EN standartlarında (TS EN 593, EN 1092‑1/2)
