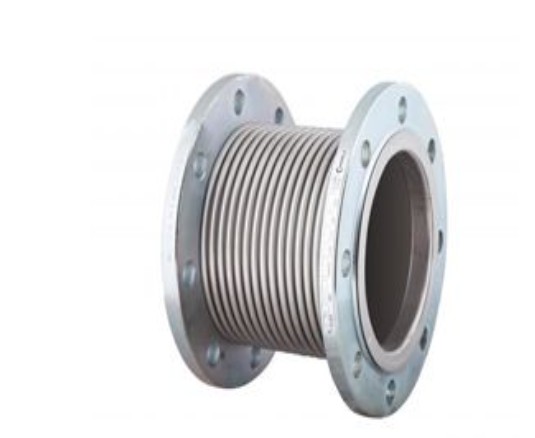

Klepsan 3606 Pn16 Döner Flanşlı Metal Körüklü Laynersiz Kompansatör

Klepsan 3606 modeli, PN16 sınıfı döner flanşlı, laynersiz metal körüklü kompansatördür. Döner flanşı montajda hizalama kolaylığı sağlarken, metal körük sisteminizi termal genleşme, titreşim ve basınç dalgalanmalarından korur.

Teknik detaylar:

– Körük: AISI 321 paslanmaz çelik (opsiyonel 304/316/316Ti)
– Flanş/gövde: St 37.2 karbon çelik (opsiyonel paslanmaz)
– Basınç: PN 16 (~16 bar; özel üretimle PN 25–64)
– Sıcaklık: –80 °C … +427 °C (isteğe göre +550 °C+)
– Eksenel genleşme: 30/45/60 mm; montaj boyu DN’ye göre değişir; döner flanş ±15° açısal tolerans sağlar

Ürün Tanımı ve İşlev

• Tip: Döner flanş‑döner flanş bağlantılı, metal körüklü kompansatör
• Laynersiz: İç yüzeyde astar (liner) bulunmaz — bu sayede medyada doğrudan metal körük kullanılır
• Amaç: Boru sistemlerinde termal genleşme, titreşim ve basınç dalgalanmalarını emerek sistemi korur
• Döner flanş: Montajda yüksek hizalama esnekliği sağlar

Ölçü ve Montaj Bilgileri

• Nominal çap (DN): DN25–DN300+ arası üretilebilir
• Eksenel genleşme: Standart olarak 30 / 45 / 60 mm (talebe göre ayarlanabilir)
• Montaj boyu (L): DN25 ≈110 mm; DN150 ≈130–150 mm; DN300+ daha uzun olabilir
• Yanal/açısal tolerans: Döner flanş ±15° açı ve belli ölçüde yan kayma sağlar

Avantajları & Kullanım Alanları

Montaj kolaylığı: Döner flanşı sayesinde hizalama sorunu azalır Dayanıklılığı: Metal körük, yüksek sıcaklık, basınç ve titreşim ortamlarında güvenilir performans sağlar Kullanım alanları: Sıcak/soğuk su, buhar, kızgın yağ, basınçlı hava sistemleri; bina dilatasyonları, proses tesisleri, pompa çıkışlarında titreşim izolasyonu
