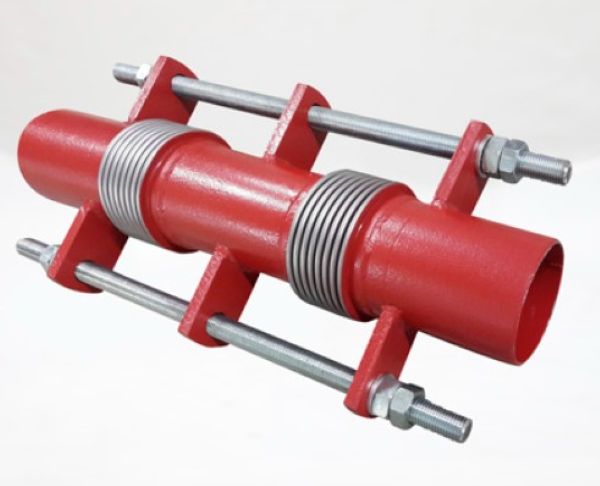

Klepsan 3616 Kaynak Boyunlu L-Rodlu Deprem Konpansatörü

Klepsan 3616 Kaynak Boyunlu L-Rodlu Deprem Konpansatörü

Kompansatör Tipi:

Deprem (Sismik) Kompansatör – L‑Rod (limit rodlu)

• Bağlantı Şekli: Kaynak boyunlu (weld-neck)
  Bu kompansatörler, boru hatlarında deprem, zemin oturması veya genleşme etkilerinden kaynaklanan eksenel, yanal ve açısal hareketleri mekanik olarak sınırlar ve absorbe eder
• Teknik Özellikler
  Körük Malzemesi: Paslanmaz çelik – genellikle AISI 304, opsiyonel olarak 316/316L/321 seçenekleri
• Gövde, kaynak boyun, limit rod, flanş: Standart olarak karbon çelik (St 37‑2), talep halinde paslanmaz opsiyonlu
• İşletme Basıncı: Tipik olarak PN 16 (max. 16 bar), isteğe göre 25–40 bar’a kadar dizayn edilebilir
• Çalışma Sıcaklığı: -90 °C ile +550 °C arası; bazı tasarımlarda -196 °C ile +600 °C’ye kadar çıkabilir

Hareket Kapasiteleri:

• Eksenel: 30/45/60 mm (bazı tasarımlar 100 mm’e kadar)
• Yanal & Açısal: Limit rod ve mafsal modeliyle 50–400 mm’ye kadar yatay ve açısal hareketler absorbe edilebilir

Kullanım Alanları

• Deprem sismik genleşme bodrum ve çatı geçişlerinde
• Endüstriyel boru sistemleri (pompa, kazan, egzoz, buhar, sıcak-soğuk su)
• Yangın tesisatları, akaryakıt tankları ve kimyasal akışkan hatları

Teknik detaylar:

• Körük: paslanmaz çelik (AISI 304, opsiyonel 316/321)
• Gövde/kaynak boyun/limit rod: karbon çelik (St 37‑2), isteğe bağlı paslanmaz
• Basınç: PN16 tipik, özel üretimde 25–40 bar’a kadar
• Sıcaklık: –90 °C ... +550 °C
• Hareket: eksenel 30/45/60 mm; yanal/açısal limit rod ile ek absorbe kapasitesi
