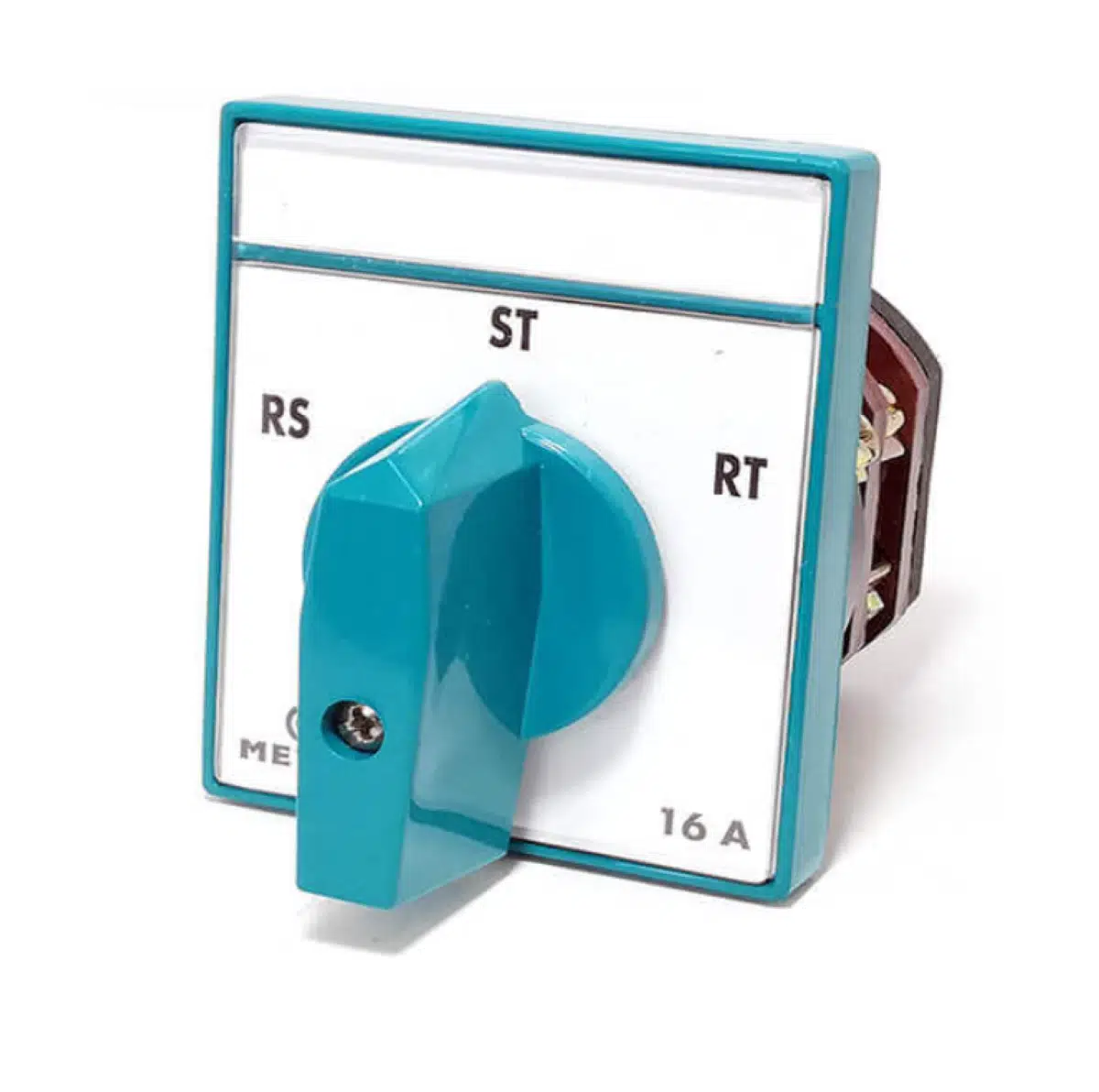

Metop MT022-016 Voltmetre Komütatörü (1x16 A - 4 Pozisyon / 3 Faz Arası), elektrik panolarında tek bir analog veya dijital voltmetre kullanarak, fazlar arasındaki gerilimleri (voltajı) ayrı ayrı ölçmek ve izlemek için tasarlanmış özel bir pako şalterdir.

Pano üzerinde her faz için ayrı bir voltmetre kullanmak yerine, bu komütatör sayesinde tek bir voltmetre ile tüm faz-faz gerilimleri kolayca seçilerek okunabilir. Bu da hem panoda yer tasarrufu sağlar hem de maliyeti düşürür.

Teknik Özellikler:

• Marka: Metop
• Ürün Kodu / Serisi: MT022-016
• Şalter Tipi: Voltmetre Komütatörü / Ölçü Şalteri
• Akım Değeri (Amper): 16 Amper (Ölçü devreleri için fazlasıyla güvenli ve yüksek bir kapasite)
• Pozisyon Sayısı: 4 Pozisyonlu (0 - L1L2 - L2L3 - L3L1)
• Kullanım Amacı: 3 Fazlı (Trifaze) sistemlerde, fazlar arası (380V-400V) voltajı tek voltmetreden okuma.
• Montaj Tipi: Pano arkası vida montajlı, önden mandallı mekanizma.
• Kadran Ön Plakası: Üzerinde net okunabilir 0, L1-L2, L2-L3, L3-L1 ibareleri yer alır.

Öne Çıkan Özellikler

• Maliyet ve Yer Tasarrufu: Panonuzda 3 farklı voltmetre için delik delmek ve 3 ayrı cihaz satın almak yerine; sadece 1 adet voltmetre ve bu komütatörü kullanarak panonuzu daha kompakt ve profesyonel hale getirebilirsiniz.
• 16A Güçlü Kontak Yapısı: Ölçüm cihazları genellikle çok düşük akım çeker. Bu şalterin 16 Amperlik kontak yapısı, voltaj ölçüm hatlarında oluşabilecek anlık gerilim dalgalanmalarına ve uzun süreli kullanımlara karşı maksimum dayanıklılık sunar.
• Net ve Kararlı Geçişler: Pozisyonlar arasındaki mekanik geçiş hissi çok nettir. Mandal istemsizce iki konum arasında kalmaz, bu da hatalı veya eksik ölçüm yapılmasını engeller.
• Yüksek Yalıtım Standartları: Tamamen izole endüstriyel plastik gövdesi sayesinde yüksek gerilim altında dahi pano operatörünün güvenliğini maksimum seviyede tutar.

Kullanım Alanları ve Çalışma Prensibi

• Elektrik Dağıtım ve Kumanda Panoları: Fabrikalar, atölyeler ve binalardaki ana veya tali dağıtım panolarında şebeke voltajını izlemek için,
• Jeneratör ve ATS Panoları: Jeneratörün ürettiği 3 fazın gerilim değerlerini kontrol etmek amacıyla,
• Makine Kontrol Kabinleri: Sanayi makinelerinin elektrik giriş bölümlerinde faz durumunu takip etmek için sıklıkla tercih edilir.

Mandal Konumlarının Anlamı:

• 0 Konumu: Voltmetreye akım gitmez, gösterge sıfırdır.
• L1 - L2 Konumu: R ve S fazları arasındaki voltajı (380V - 400V) ölçer.
• L2 - L3 Konumu: S ve T fazları arasındaki voltajı (380V - 400V) ölçer.
• L3 - L1 Konumu: T ve R fazları arasındaki voltajı (380V - 400V) ölçer.
