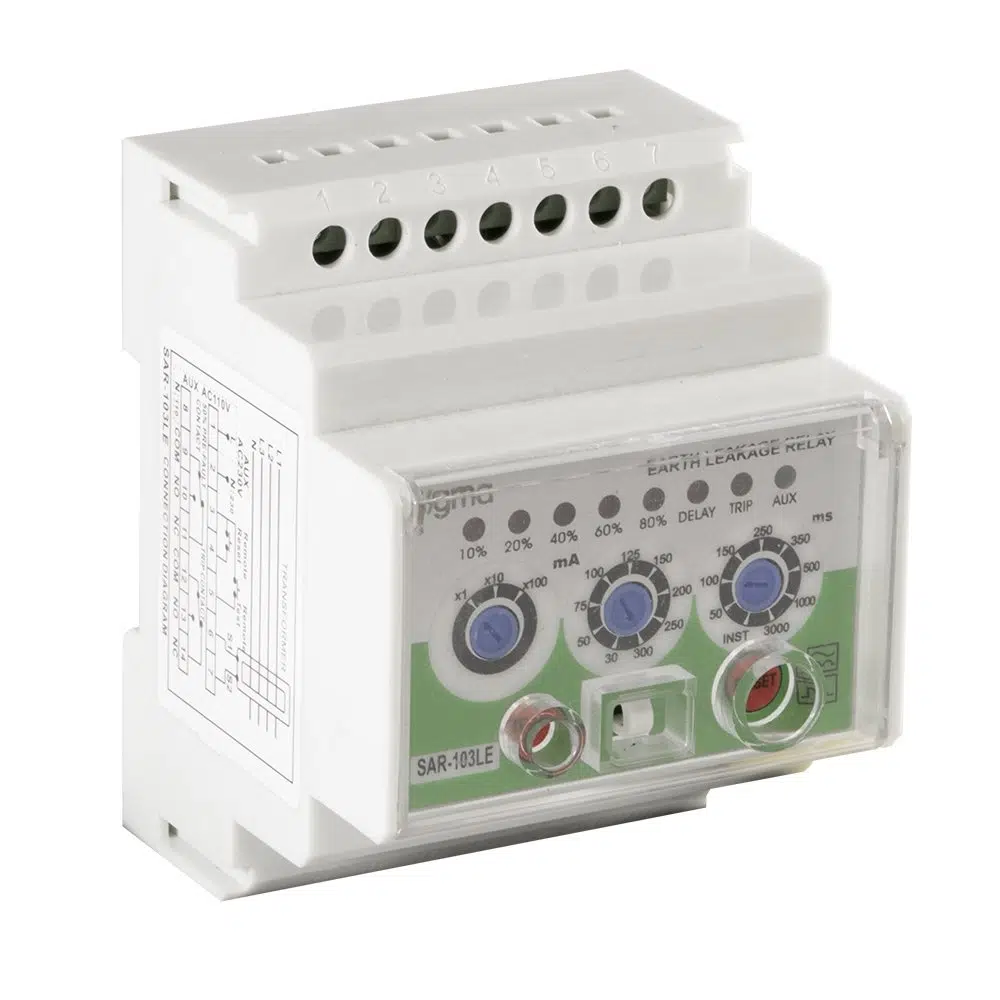

Sigma Sar103Le Toprak Kaçak Akım Rölesi

Sigma Sar103Le Toprak Kaçak Akım Rölesi

​Sigma SAR103LE Toprak Kaçak Akım Rölesi, elektrik tesisatlarında toprak kaçaklarını algılayarak güvenliği artıran bir cihazdır. Bu röle, özellikle endüstriyel ve ticari uygulamalarda tercih edilir.​

Teknik Özellikler

• Kaçak Akım Eşik Değeri: 30 mA ile 30 A arasında ayarlanabilir
• Zaman Gecikme Ayarı: 50 ms – 350 ms arasında ayarlanabilir
• Açma Süresi: 15 ms'nin altındadır
• Güç Tüketimi: 3 VA
• Çalışma Frekansı: 50 Hz
• Elektriksel Ömür: 100.000 çevrim
• Mekaniksel Ömür: 5.000.000 çevrim
• Montaj: 35 mm DIN rayına uygun​

Bağlantı Talimatları

• Besleme Gerilimi: 1-2 numaralı terminallere 220 V AC uygulayın.
• Toroid Bağlantısı: 6-7 numaralı terminallere toroid transformatörün sekonder çıkışlarını bağlayın.
• Açtırma Bobini: 13 numaralı terminalden ve beslemenin nötr ucundan besleyin.
• Uzaktan Test ve Reset: İsteğe bağlı olarak 3-4-5 numaralı terminalleri kullanabilirsiniz.​

Not: Toroid transformatörün içinden sadece faz ve nötr kabloları geçirilmelidir; toprak hattı geçirilmemelidir. Kablolar, toroidin merkezinden düzgün bir şekilde geçirilmelidir. ​

Uygulama Alanları

• Endüstriyel tesisler
• Ticari binalar
• Elektrik panoları
• Yüksek güvenlik gerektiren elektrik sistemleri​

Sigma SAR103LE, yüksek performansı ve dayanıklılığı ile dikkat çeker. Kompakt tasarımı sayesinde elektrik panolarında yer tasarrufu sağlar. Ayrıca, geniş ayar aralığı ile farklı uygulama ihtiyaçlarına uyum sağlar.
