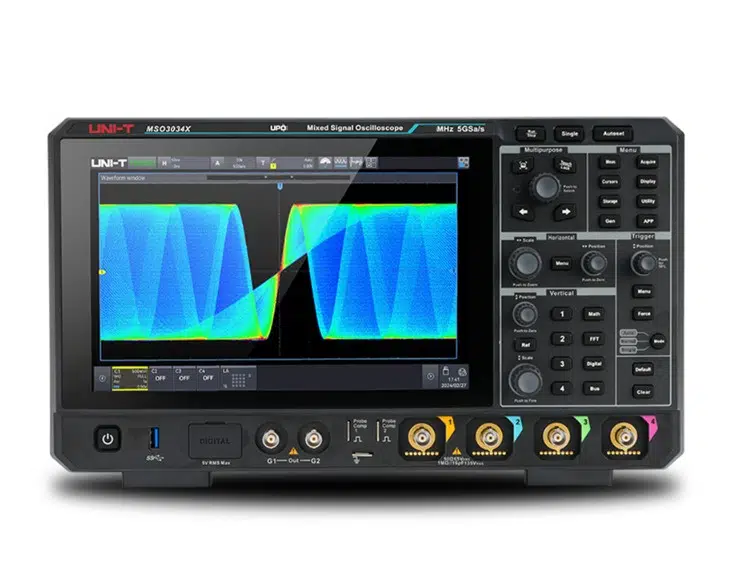

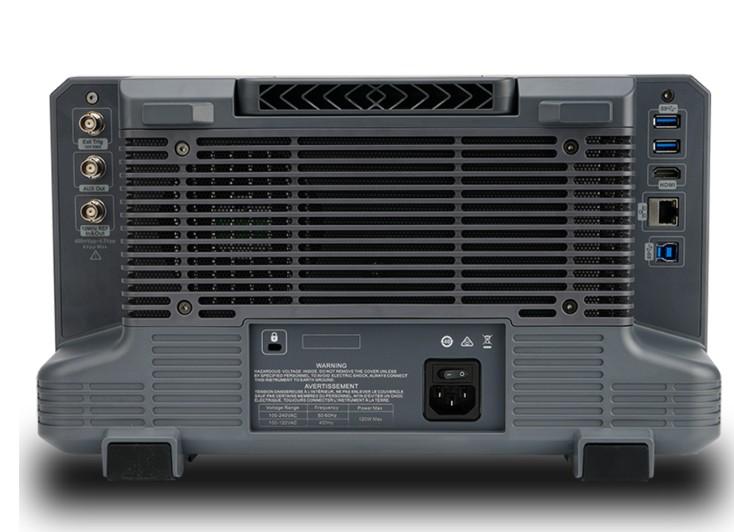

Uni-T MSO3034X 500MHz 4Ch Karışık Sinyal Osiloskopu

Uni-T MSO3034X 500MHz 4Ch Karışık Sinyal Osiloskopu

Temel Teknik Özellikler

• Analog Bant Genişliği 350 MHz
• Analog Kanal Sayısı 4 kanal
• Dijital Kanal Sayısı 16 kanal
• Örnekleme Hızı 5 GSa/s (analog kanallarda)
• Bellek Derinliği 500 Mpts (kanal başına)
• Dalga Yakalama Hızı (Waveform Capture Rate) Normal modda ~ 800 000 wfms/s, sekans modunda ~ 2 000 000 wfms/s
• Ekran 10,1 inç kapasitif dokunmatik ekran (1280×800 çözünürlük)
• Yükselme Süresi (Rise Time) ≤ 1 ns
• Giriş Empedansı / Kapasitans 1 MΩ / ~16 pF
• Giriş Hassasiyeti (Dikey Ölçekleme) 500 µV/div – 10 V/div
• Tetikleme Türleri Kısaca: Kenar (edge), darbe genişliği (pulse width), runt, over/under, gecikmeli, video, pattern, vb.
• Protokol Dekodlama Standart: RS‑232, UART, I2C, SPI. Opsiyonel olarak: CAN, CAN‑FD, LIN, FlexRay, SENT, ARINC429, MIL‑STD‑1553B, Manchester, vs.
• FFT / Spektrum Analizi 4 Mpts FFT desteği, spektrum modu / waterfall / marker özellikleri
• Arbitrary / Fonksiyon Jeneratörü (Opsiyonel) İki kanallı 50 MHz “AWG” seçeneği mevcut (ek lisans / modül ile)
• Fiziksel Boyutlar (G×Y×D) 378 × 120 × 218 mm
• Ağırlık ~ 3,83 kg
• Güç Tüketimi / Besleme 100‑240 VAC elektrik girişi (evrensel)
• Diğer Özellikler Web tabanlı uzaktan kontrol (embedded web server), SCPI komut desteği, çoklu pencere görüntüleme, histogram/trend analiz, Bode analiz, 54 otomatik ölçüm vb.
