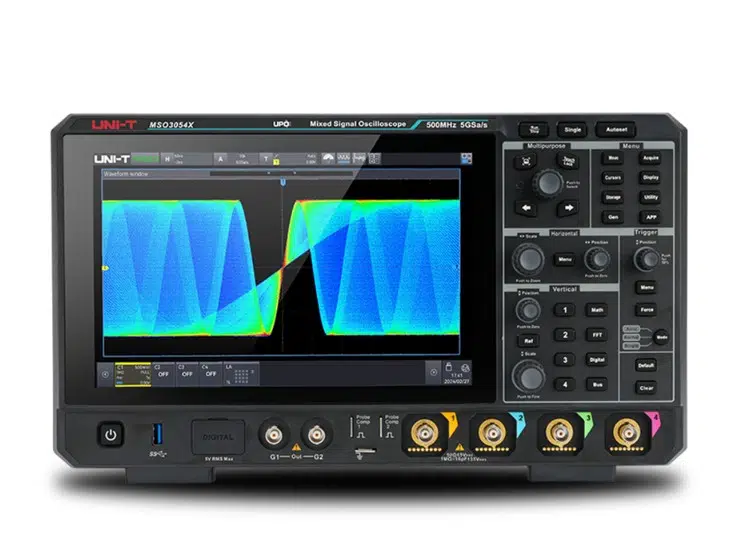

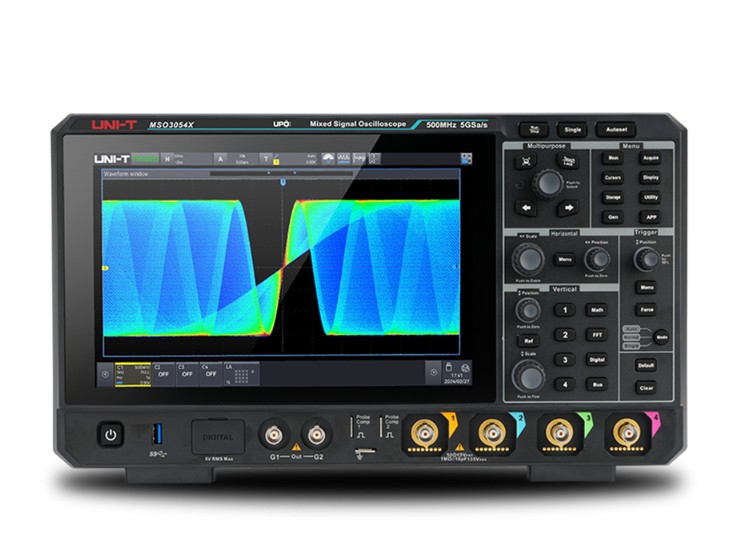

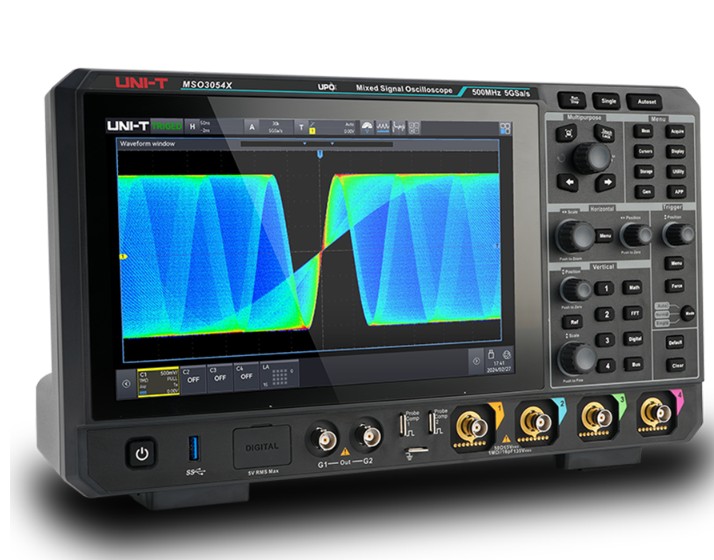

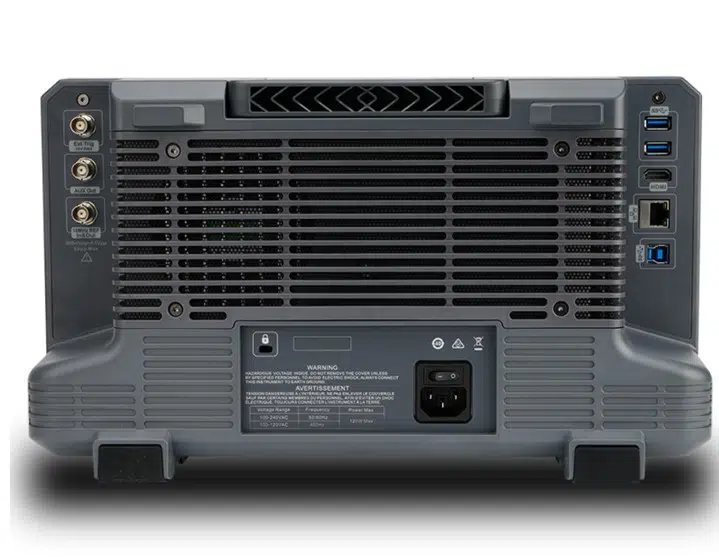

Uni-T MSO3054X 500MHz 4Ch Karışık Sinyal Osiloskopu

Uni-T MSO3054X 500MHz 4Ch Karışık Sinyal Osiloskopu

Temel Teknik Özellikler

• Bant Genişliği (Analog) 500 MHz
• Analog Kanal Sayısı 4 kanal
• Dijital Kanallar 16 kanal (logic analyzer ile)
• Örnekleme Hızı (Sampling Rate) 5 GSa/s (analog kanallar)
• Bellek Derinliği (Memory Depth) 500 Mpts, kanal başına
• Dalga Yakalama Hızı (Waveform Capture Rate) Yaklaşık 2,000,000 wfms/s (sequence modu ile)
• Ekran 10.1 inç çok dokunmatik kapasitif ekran, gesture kontrol destekli
• Dikey Çözünürlük 8 bit, fakat bazı yüksek çözünürlük (ERES) modlarında 12 bit destekleniyor
• Giriş Empedansı & Kapasitans ~1 MΩ giriş empedansı, giriş kapasitansı ~16 pF
• Tetikleme (Trigger) Türleri Edge, Pulse Width, Runt, Over/Under, Delay, Video, Timeout, Setup & Hold vb.

Ek Fonksiyonlar ve Özellikler

• Mixed‑Signal / Logic Analyzer: Analog kanalların yanında dijital girişler ile mantık analizörü olarak kullanılabilir.
• Opsiyonel Fonksiyon/Arbitrary Dalga Formu Üreteci: Çift kanal, 50 MHz frekanslı jeneratör opsiyonel olarak mevcut.
• Protokol Çözümleme (Decoding): RS232, UART, I2C, SPI gibi protokoller dahili; CAN, LIN, FlexRay gibi otomotiv/protokol seçenekleri opsiyonel olarak sunuluyor.
• FFT / Spektrum Analizi: Maksimum FFT derinliği olarak ~4 Mpts ile spektrum analiz imkanı; ayrıca waterfall grafikler ve marker desteği gibi özellikler var.
• Görsel & Kullanıcı Deneyimi: Ultra Phosphor ekran teknolojisi, çoklu pencere düzenleri, seri sinyalleri görüntüleme, ölçüm istatistikleri, waveform geçmişi gibi güçlü görselleştirme imkanları.
