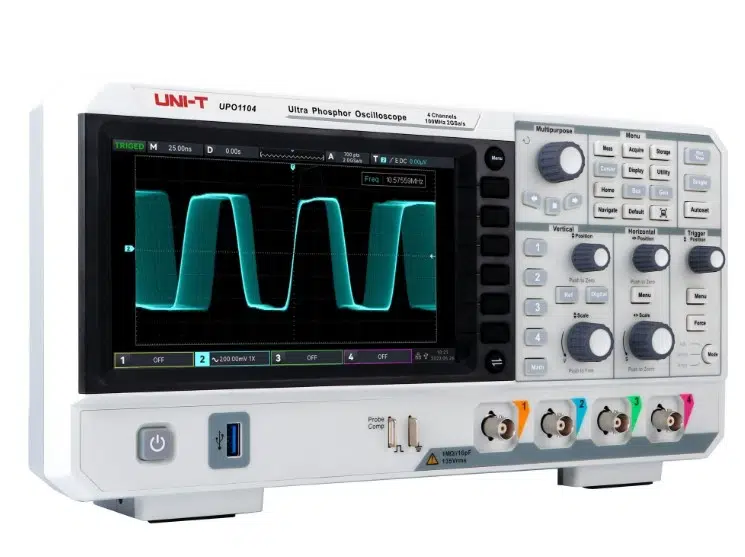

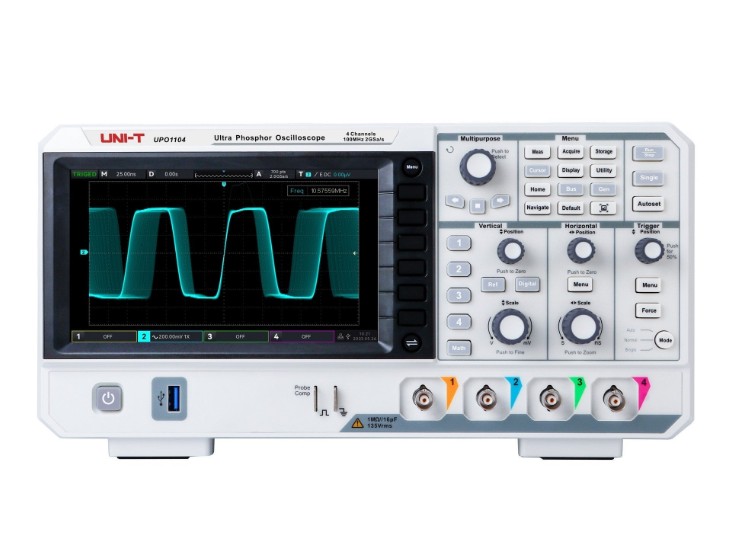

Uni-T UPO1104 Ultra Phosphor Osiloskop

Uni-T UPO1104 Ultra Phosphor Osiloskop

Teknik Özellikler & Özellikler

• Bant genişliği (Bandwidth): 100 MHz
  Analog kanallar (Channels): 4 kanal
• Maksimum örnekleme hızı (Sample Rate):
   • Tek kanal: 2 GSa/s
•  • İki kanal: 1 GSa/s (çift kanal modunda)
•  • Dört kanal modunda: 500 MSa/s (dört kanalda eşzamanlı)
• Bellek derinliği (Memory Depth): 56 Mpts
  Dalga formu yakalama hızı (Waveform Capture Rate):
   • Normal mod: 150,000 wfms/s
•  • Fast Acquire mod: 500,000 wfms/s
• Dikey çözünürlük / hassasiyet: 8-bit çözünürlük
• Dikey kazanç (Vertical Scale): 500 µV/div ile 20 V/div arası
• Yükselme zamanı (Rise Time): ≤ 3.5 ns
• Trigger (Tetikleme) türleri: çoklu tetikleme seçenekleri (edge, pulse width, video, slope, over‑amplitude, delay, pattern, vb.)
• Otomatik ölçümler: 36 adet otomatik parametre ölçümü desteği
• FFT / dalga hesaplama fonksiyonları: toplama, çıkarma, çarpma, bölme, dijital filtre, mantıksal işlemler vb.
• Protokol analiz / donanım temelli çözümleme: RS232 / UART, I2C, SPI protokolleri için donanım bazlı gerçek zamanlı çözümleme desteği
• Sürekli dalga kayıt (Waveform Recording): 120,000 kare (frame)’e kadar kayıt yapabilme desteği
• Ekran: 7 inç TFT LCD (WVGA 800 × 480)

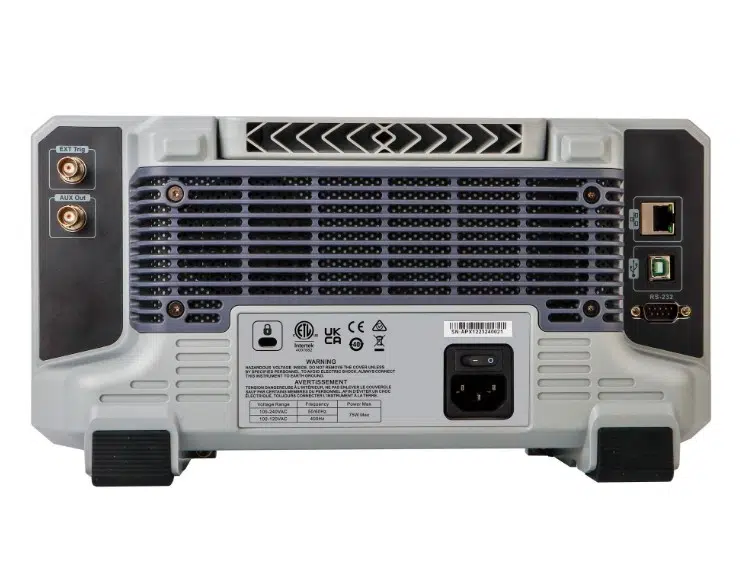

• Arayüz / bağlantılar: USB Host, USB Device, LAN, EXT Trigger, AUX Out (Trig Out, Pass/Fail, DVM) vb.
• DVM (Dijital Voltmetre) desteği: AC / DC TRMS ölçüm desteği ile entegre DVM modülü
• Giriş empedansı / kapasitans: 1 MΩ giriş empedansı, giriş kapasitansı ~16 pF ± 2 pF
• Boyutlar: yaklaşık 336 mm × 170 mm × 110 mm (G × Y × D)
• Ağırlık: yaklaşık 2.45 kg
• Güç tüketimi: ~75 W
• Çalışma ortam sıcaklığı: 0 … 40 °C aralığında
• Saklama sıcaklığı: –20 … 70 °C
