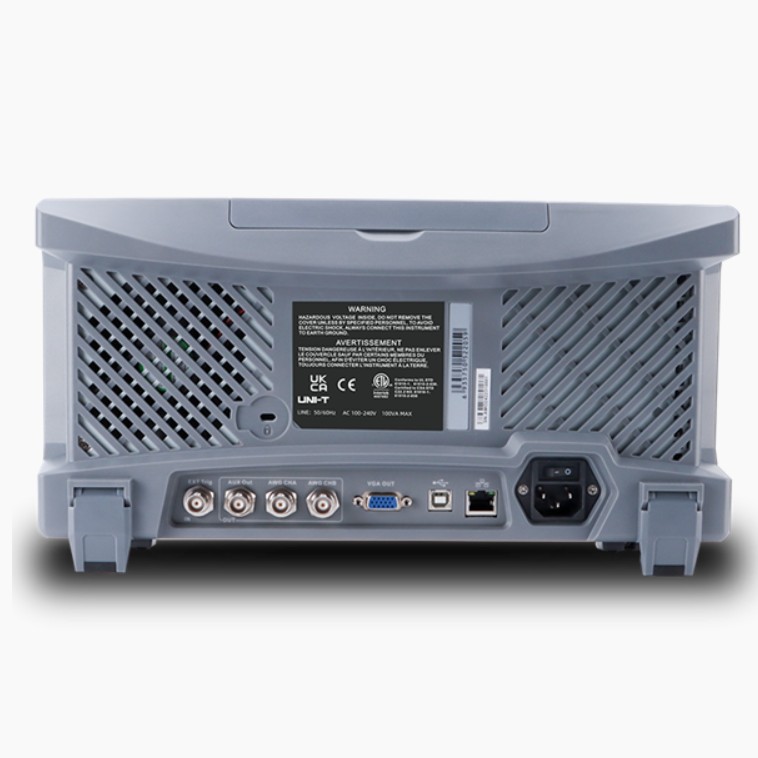

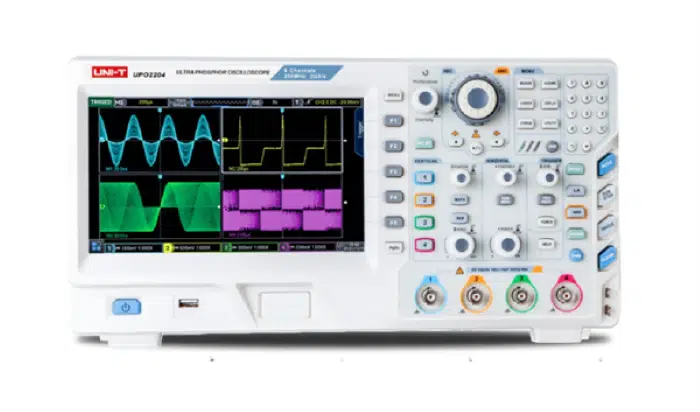

Uni-T UPO2204 Ultra Fosfor Osiloskop

Uni-T UPO2204 Ultra Fosfor Osiloskop

Teknik Özellikler

• Bant genişliği (Bandwidth) 200 MHz
• Analog kanal sayısı 4
• Örnekleme hızı (Real‑Time Sample Rate) 2.0 GSa/s
• Bellek derinliği (Memory Depth) 56 Mpts her analog kanal için
• Dalga formu yakalama hızı (Waveform Capture Rate) Yaklaşık 1.000.000 wfms/s (Fast Acquire modu) ; normal modda ~200.000 wfms/s
• Dikey çözünürlük (Vertical Resolution) 8 bit
• Dikey ölçek aralığı (Vertical Scale) ~ 500 µV/div – 20 V/div (1 MΩ giriş empedansında)
• Giriş empedansı (Analog kanal) ~ 1 MΩ ‖ ~16‑17 pF
• Rise Time (Yükselme süresi) ≦ ~1.8 ns
• Ekran 8 inç (≈ 20.3 cm) TFT LCD, dokunmatik destekli ekran, çözünürlük ~800×480
• Tetikleme (Trigger) türleri Edge, pulse width, video, runt, delay, pattern, slope, vs.
• Protokol tetikleme / dekodlama seçenekleri (opsiyonel) RS‑232, UART, I2C, SPI, CAN, CAN‑FD, LIN, FlexRay gibi seri bus protokolleri
• Boyutlar & Ağırlık ~ 370 × 185 × 115 mm, yaklaşık 4.5 kg
• Güç kaynağı Tipik AC 100‑240 V aralığında, masaüstü cihaz tipi enerji ile besleme
