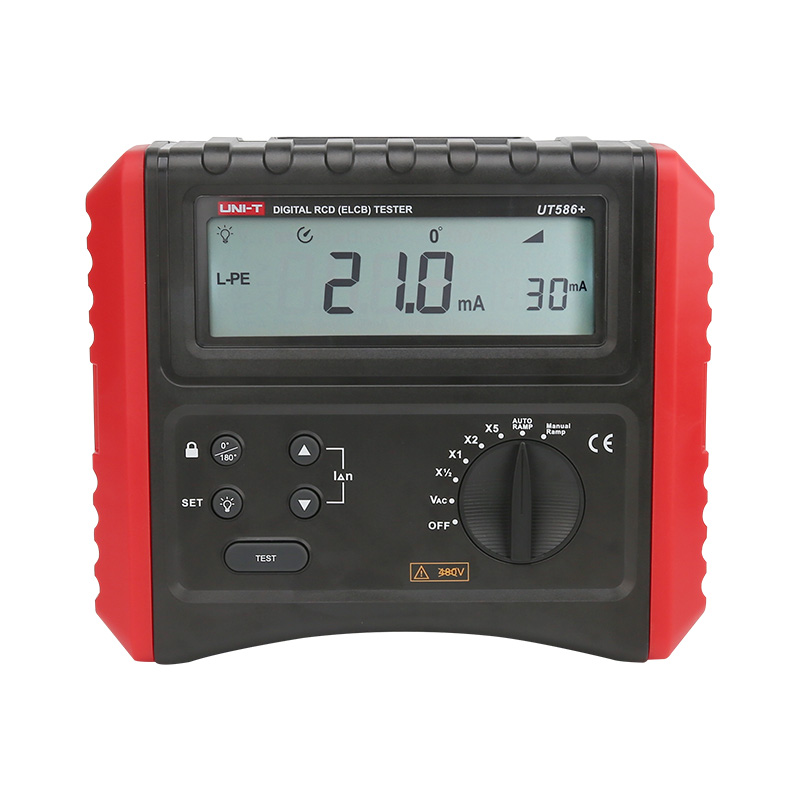

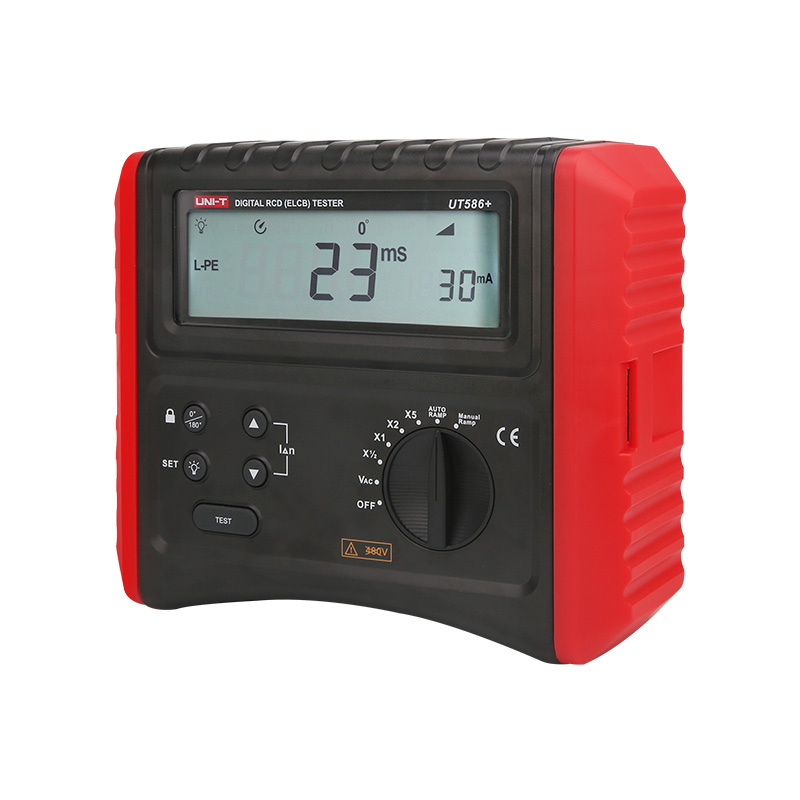

Uni-T UT586+ Dijital Rcd ( Elcb ) Test Cihazı

Uni-T UT586+ Dijital Rcd ( Elcb ) Test Cihazı

Temel Özellikler

• Farklı açma akımlarını test etme imkanı: 10 mA, 20 mA, 30 mA, 100 mA, 200 mA, 300 mA, 500 mA, 1000 mA
• Çeşitli nominal oranlarda test yapılabilir: X1/2, X1, X2, X5 nominal açma akımı modları mevcut. Bu oranlama ile cihazın yanıt karakteristiği farklı koşullarda test edilebilir.

“AUTO RAMP” ve “Manuel Rampa” fonksiyonları:

• Otomatik rampa: cihaz, açma akımını belirlenen aralıkta otomatik olarak arttırarak kaçak akım cihazının açma davranışını ölçer.
• Manuel rampa: %20’den %110’a kadar adımlarla (örneğin her %5 artış gibi) test yapılabilir.
• Faz açısı seçimi: 0° ve 180° seçenekleri ile test yapılabilir. Bu, açma süresi ve davranışın faz açısına göre değişimini görmek için önemlidir.
• Kilit ölçümü (lock‑in measurement): cihaz belli bir ölçüm modunda açıldıktan sonra otomatik olarak ölçümü başlatabilir.

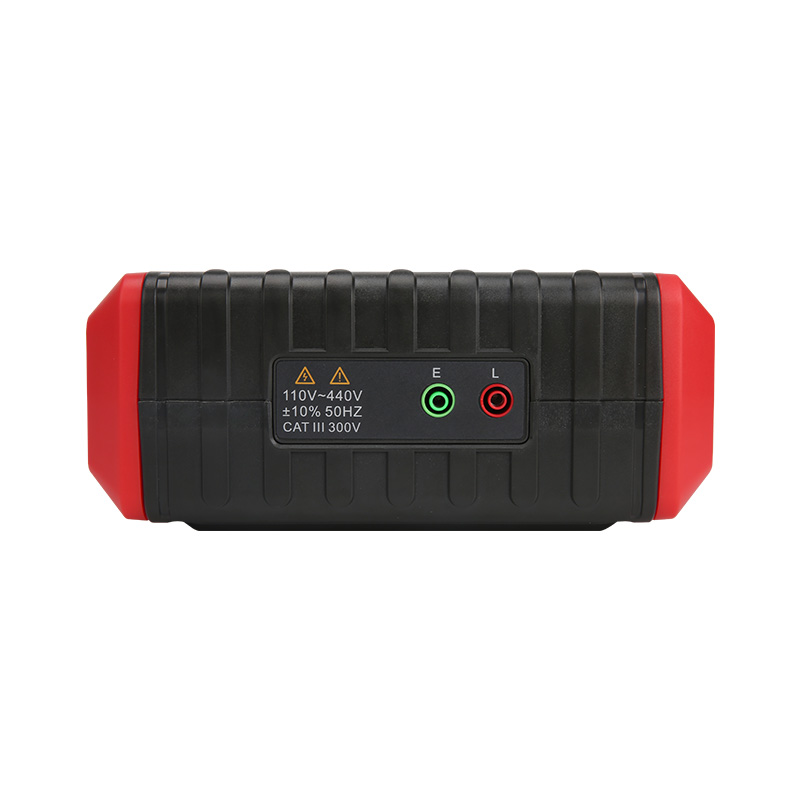

• Test kablosu bağlantı kontrolü: test uçlarının doğru bağlanıp bağlanmadığını kontrol eden göstergeler.
• Diğer destek özellikler: veri tutma (hold), düşük pil göstergesi, otomatik kapanma, çift yalıtımlı yapı, aşırı sıcaklık algılama, LCD ekran arka ışığı

Kullanım ve Uygulamalar

• Elektrik tesislerinde RCD’lerin işletmeye alınmadan önce test edilmesi.
• Periyodik bakım ve testlerde kaçak akım cihazının açma süresi ve akımının standartlara uygunluğunu kontrol etmek.
• Farklı akım değerlerinde (örneğin 30 mA, 100 mA gibi) cihazın kaçak akım koruma reaksiyonunun ölçülmesi.
• Montaj sonrası veya değiştirme sonrası cihazın doğru yerleşim ve bağlantıya sahip olup olmadığını kontrol etmek.
