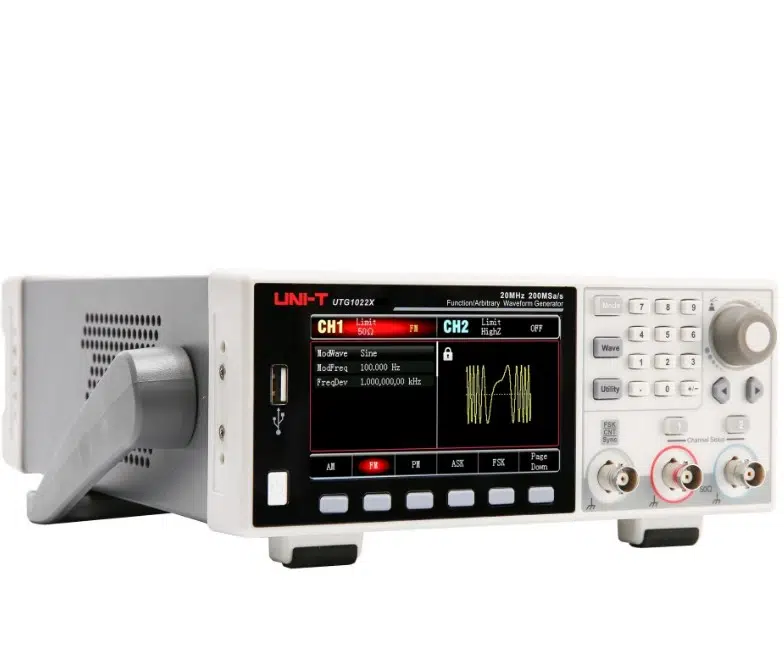

Uni-T UTG1022X Fonksiyon Dalga Formu Jeneratörü

Uni-T UTG1022X Fonksiyon Dalga Formu Jeneratörü

Teknik Özellikler:

• Marka / Model UNI‑T UTG1022X
• Tip Fonksiyon / Arbitrary (isteğe bağlı) dalga formu sinyal jeneratörü
• Kanal Sayısı 2 bağımsız kanal
• Ekran 4,3″ TFT LCD, çözünürlük 480×272 piksel
• Çıkış Empedansı 50 Ω
• Dalga Formları Sinüs, kare, pals (pulse), ramp (tırmanan/azalan eğik), DC, gürültü (noise), keyfi (arbitrary) dalga formları
• Frekans Aralıkları • Sinüs: 1 µHz … 20 MHz

• Kare & Pals: 1 µHz … 10 MHz

• Ramp: 1 µHz … ~400 kHz

• Keyfi dalga formu (arbitrary): 1 µHz … ~5 MHz

• Örnekleme Hızı 200 MSa/s (örnekleme saniyede 200 milyon örnek)
• Dikey Çözünürlük 16 bit
• Frekans Çözünürlüğü 1 µHz (mikroHertz)
• Çıkış Genliği  50 Ω yükte: 1 mVpp … 10 Vpp
• Yüksek empedans yükte: 2 mVpp … 20 Vpp
• DC Offset (DC Ofset) ±5 V (50 Ω) / ±10 V (yüksek empedans)
• Modülasyon Tipleri AM, FM, PM, ASK, FSK, PSK, PWM gibi çeşitli modülasyon türleri destekleniyor.

Diğer Özellikler

• Frekans sayacı

• Görev döngüsü (duty cycle) ayarlanabilir

• Darbe genişliği, yükselme/düşme süreleri kontrolü

• Linear / logaritmik frekans tarama destekleri

• Keyfi (arbitrary) dalga formu belleği (örneğin 200 farklı dalga formu)

• Güç Kaynağı AC 100‑240 V
• Boyutlar & Ağırlık ~ 215 mm × 103 mm × 316 mm, ağırlık ~ 2.2 kg

Güçlü Yönleri & Avantajları

• Geniş frekans aralığı – sinüs için 20 MHz’ye kadar, kare/puls için de 10 MHz’ye kadar çıkabilmesi birçok test için yeterli.
• Yüksek çözünürlük ve hassasiyet – 1 µHz frekans çözünürlüğü, 16 bit dikey çözünürlük, DC offset kontrolü gibi detaylara izin veriyor.
• Çok sayıda modülasyon tipi – analog ve dijital modülasyonları desteklemesi uygulama çeşitliliğini artırıyor.
• Arbitrary dalga formu özelliği – daha karmaşık sinyal testleri, özel sinyallerin üretilmesi mümkün.
• İki kanal olması bazı uygulamalarda paralel test yapmayı kolaylaştırır.
• Kullanıcı arayüzü– renkli ekran, menü sistemi; teknik laboratuvarlar, üniversite, AR‑GE ortamları için uygun.

Dezavantajlar / Sınırlamalar

• Ramp dalga formunda maksimum frekans ~400 kHz; ramp test gereksinimi olan bazı uygulamalarda bu sınır düşük kalabilir.
• Yükselme/düşme kenar süreleri sınırlı olabilir; çok hızlı kenar geçişleri isteyen yüksek frekanslı darbelerde ideal olmayabilir.
• Boyut ve ağırlık; taşınabilirlik açısından ev tipi ya da saha tipi kullanım için büyük olabilir (~2.2 kg).
• Arbitrary dalga formu belleği sınırlı; karmaşık dalga formlar için örnekleme derinliği ve bellek kapasitesi önemli (örneğin uzun keyfi dalga biçimleri gerekliyse belleği yeterli mi kontrol edilmeli).

Uygulama Alanları

• Bu tür bir jeneratör aşağıdaki gibi alanlarda kullanılabilir:
• Elektronik devre tasarımı ve testleri
• Ağ / haberleşme sinyal testleri
• Eğitim kurumlarında sinyal işleme, elektronik laboratuvarlarında pratik eğitim
• AR‑GE ve prototip devrelerin doğrulanması
• Endüstriyel sistemlerde sinyal simülasyonu
