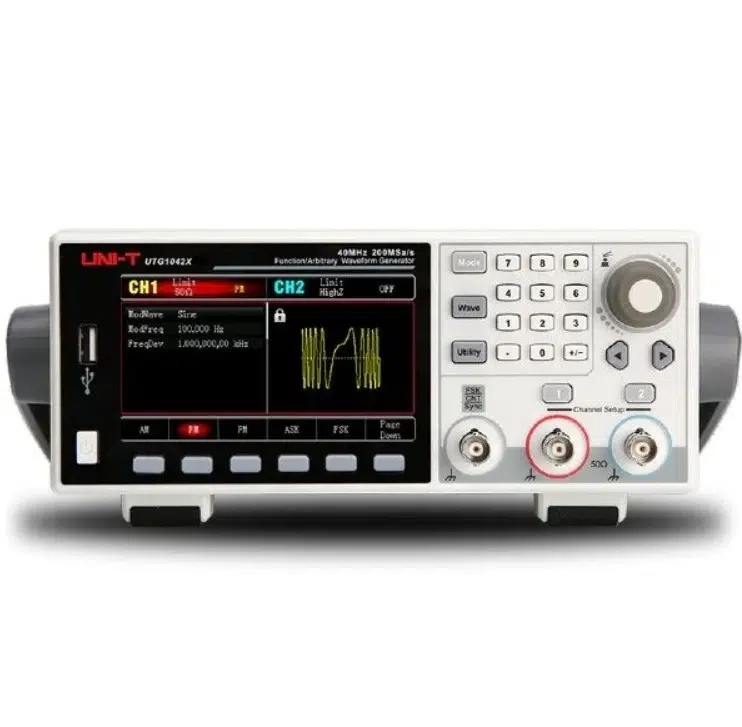

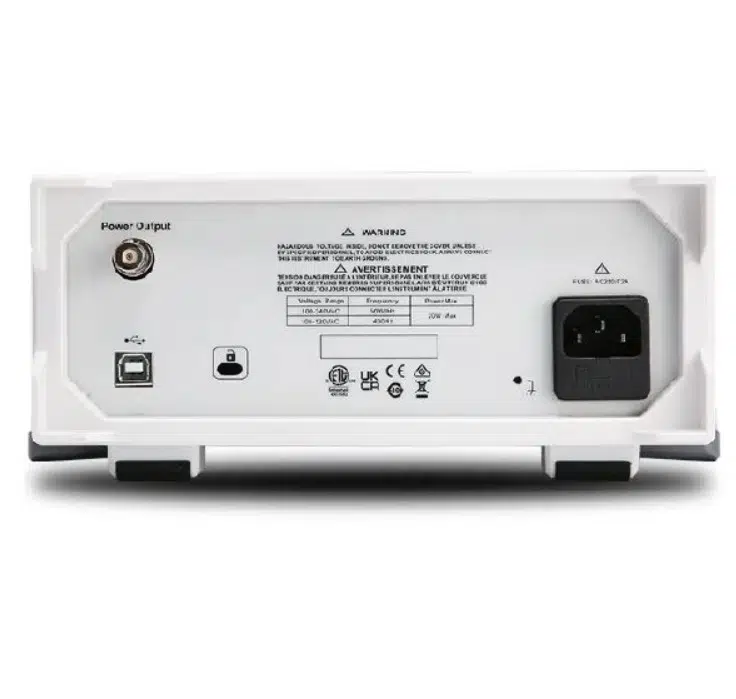

Uni-T UTG1042X Fonksiyon Dalga Formu Jeneratörü

Uni-T UTG1042X Fonksiyon Dalga Formu Jeneratörü

Teknik Özellikler

Üretici / Model UNI‑T UTG1042X Tip İki kanallı (dual‑channel) fonksiyon / arbitray (keyfi) dalga formu jeneratörü Maksimum Frekans 40 MHz (sinüs dalga formu için) Kare/Pulse Dalga Maks. Frekansı ~20 MHz Ramp (Testere‑dişi) Dalga Maks. Frekansı Yaklaşık 1 MHz Örnekleme Hızı (Sampling Rate) 200 MSa/s Dikey Çözünürlük (Vertical Resolution) 16 bit Arbitary Waveform (Keyfi Dalga Formu) Hafızası ~200 adet yerleşik keyfi dalga formu Çıkış Empedansı 50 Ω Modülasyon Türleri AM, FM, PM, ASK, FSK, PSK, PWM Sweep / Tarama / Burst / Pulse String Modları Var; frekans taraması (sweep), burst ya da pulse dizisi çıkışı destekleniyor. Ekran 4,3″ TFT LCD, çözünürlük 480×272 piksel Frekans Çözünürlüğü ~1 µHz Besleme Gerilimi 100 … 240 VAC; ±10% tolerans; 50/60 Hz şebeke frekansı Güç Tüketimi Yaklaşık < 20 W Boyutlar ~ 215 × 103 × 316 mm Ağırlık Yaklaşık 2,2 kg



Kullanım Açısından Avantajlar ve Sınırlamalar

Avantajlar:

• Geniş frekans aralığı, sinüs dalgalarında 40 MHz’ye kadar çıkabiliyor; bu, birçok elektronik test ve deney için yeterli.
• İki kanal olması, eş zamanlı sinyal üretimi gerektiren uygulamalarda büyük esneklik sağlar.
• 16 bit çözünürlük ve yüksek örnekleme hızı (200 MSa/s), dalga biçimi doğruluğu ve düşük distorsiyon için iyi.
• Modülasyon türleri çeşitliliği (analog ve dijital) ile iletişim sistemleri, sinyal işleme, eğitim uygulamaları gibi alanlarda kullanım imkanı.
• Keyfi dalga formları (arbitrary waveforms) özelliği sayesinde özel sinyal şekilleri üretmek mümkün; bilgisayar yazılımı ile daha da özelleştirilebilir.
• Sweep (frekans tarama), burst gibi fonksiyonlar, frekans cevabı ölçümleri, geçici sinyallerin test edilmesi gibi uygulamalarda faydalı.



Sınırlamalar / Dikkat Edilmesi Gerekenler:

• Kare / pulse sinyal çıkışlarında frekans ne kadar yüksek olursa, sinyal kenarlarının keskinliği ve distorsiyon artabilir. Özellikle “yüksek frekans kare dalga” çıkışlarında kenar geçişleri istenenden yavaş veya bozulmuş olabilir.
• Çıkış amplitüdü ve yük empedansına göre çıkış gücü değişebilir; yüksek frekanslarda çıkışın ideal olması için empedans eşleştirme gerekebilir.
• Arbitary waveform hafızası derinliği (4 kpts gibi değerler) bazı uygulamalarda sınırlayıcı olabilir; çok uzun özel dalga formları gerekiyorsa bu yeterli olmayabilir.
• Isı, güç beslemesi, stabilite gibi pratik etkenler; cihazın uzun süreli yüksek frekansta kullanımı sırasında ısınma veya doğruluk kaybı olasılığı olabilir.
• PWM, PSK gibi modülasyon türlerinde faz gürültüsü, jitter gibi parametreler önemli; cihazın teknik veri sayfasındaki jitter, faz gürültüsü, distorsiyon değerlerine bakmak önemli.
