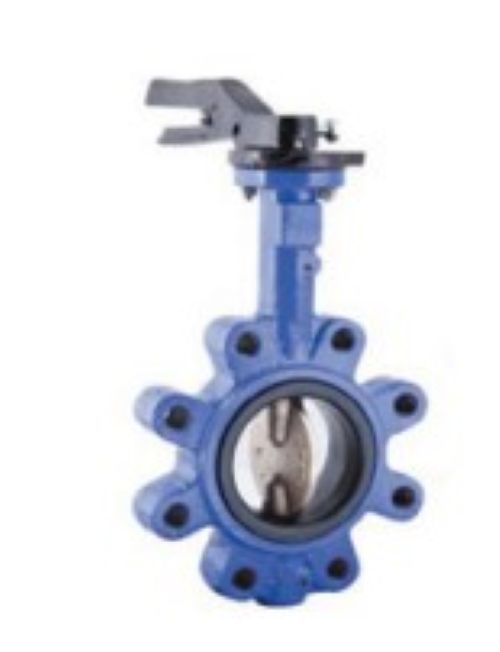

Klepsan 2163 3 Pn16 Kelebek Vana Lug Tip Dn80

Klepsan 2163 3 Pn16 Kelebek Vana Lug Tip Dn80

Genel Teknik Özellikler

• Tip: Lug (flanşlı) kelebek vana — iki flanş arasına montaj için uygundur
• Nominal Çap (DN): 80 mm (3″)
• Basınç Sınıfı: PN16 – 16 bar çalışma basıncı
• Standartlar: EN 593 tasarımına uygun, EN 558 Seri 20 bağlantı standardı ve ISO 5211 aktüatör flanşı — yaygın olarak kullanılan teknik özelliklerdir

Malzeme & Conta Yapısı

• Gövde: Nodüler döküm demir (GGG40 / GGG40)
• Klape (Disk): Sfero döküm / Alüminyum bronz veya paslanmaz çelik (model varyantına göre)
• Mil (Stem): Paslanmaz çelik (AISI 420 veya 1.4401)
• Conta / O-Ring: EPDM (aksama dayanıklı), bazı modellerde NBR; PTFE destekli EPDM conta içerir

Çalışma Koşulları

• Sıcaklık Aralığı:EPDM conta: –10 °C … +100 °C NBR varyant: –15 °C … +80 °C
• Basınç Dayanımı: PN16 sınıfına uygun olarak sabit 16 bar

Montaj & Yapısal Özellikler

• Montaj Tipi: Lug tip — vanayı flanşlı boru sistemlerine hem ortada hem hattın ucunda sabitleme imkânı sunar
• ISO 5211 Flanşlı Gövde: Elektrikli veya pnömatik aktüatör takılmasına uygun (ör­neğin F05, F07 flanş seçenekleri)
• Kulp/Volan: Mekanizmalı veya alüminyum kol ile elle kumanda sağlanabilir

Uygulama Alanları

• Bu vana, özellikle HVAC, su/tahliye sistemleri, atık su, deniz suyu ve endüstriyel proseslerinde kullanıma uygundur. Lug tipi tasarım, özellikle boru hattının sonlandırılması veya gelecekteki bakım ihtiyaçları için avantaj sağlar.
